Arkivering af et godt termisk billede

Dette er de funktioner og indstillinger, du skal eksperimentere med for at få et godt termisk billede:

  • Justering af temperaturskalaen.

  • Valg af et passende temperaturinterval.

  • Valg af en passende billedtilstand.

  • Ændring af farvepaletten.

Vigtigt!

  • Et termisk kamera har en opløsningsgrænse. Den afhænger af detektorens størrelse, objektivet og afstanden til objektet. Brug spotværktøjets centrum som guide for den mindst mulige objektstørrelse, og gå nærmere, hvis det er nødvendigt. Hold afstand til farlige områder og elkomponenter med fare for stød.

  • Vær forsigtig, når kameraet holdes vinkelret på objektet. Vær opmærksom på refleksioner, specielt lave emissiviteter – du, kameraet eller omgivelserne kan være hovedårsagen til refleksionen.

  • Vælg en zone med høj emissivitet, f.eks. et område med en mat overflade, når der udføres en måling.

  • Blanke objekter, dvs. dem med lav emissivitet, kan i kameraet fremtræde som varme eller kolde, fordi de primært reflekterer omgivelserne.

  • Undgå direkte sollys på de detaljer, du ønsker at undersøge.

  • Forskellige fejltyper, f.eks. omkring bygningskonstruktioner, kan resultere i samme type af termisk mønster.

  • Korrekt analyse af et infrarødt billede og anvendelse heraf kræver professionel viden.

Temperaturskala

Et infrarødt billede kan justeres automatisk eller manuelt.

I automatisk tilstand justerer kameraet kontinuerligt niveauet og spændet for at få den bedste billedpræsentation. Temperaturskalaen på skærmen viser de øvre og nedre temperaturer for det aktuelle spænd.

I manuel tilstand kan du justere temperaturskalaen til værdier, der ligger tæt på temperaturen for et bestemt objekt i billedet. Det vil gøre det muligt at registrere anomalier og mindre temperaturforskelle i den del af billedet, der er af interesse.

Eksempel 1

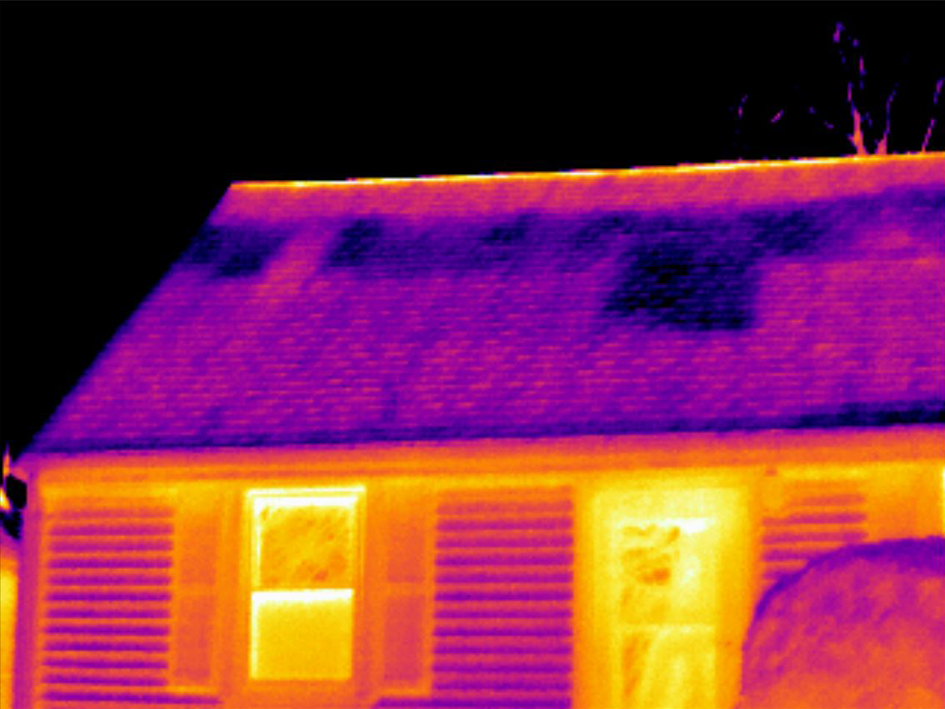

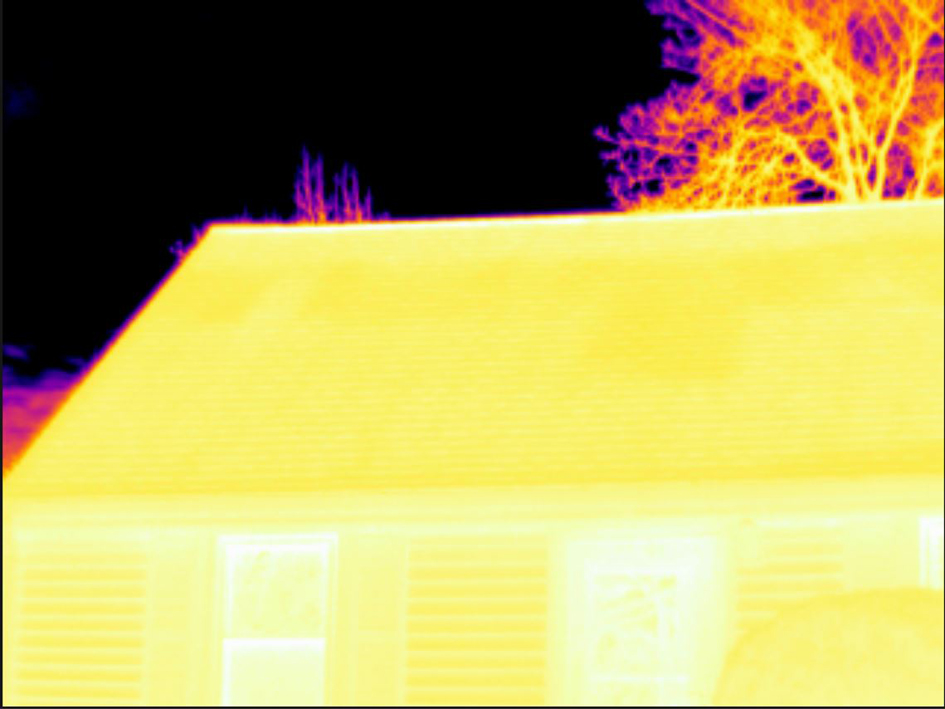

Her er to infrarøde billeder af en bygning. På venstre billede, som er automatisk justeret, gør det store temperaturområde mellem den klare himmel og den opvarmede bygning det svært at foretage en korrekt analyse. Du kan analysere bygningen yderligere, hvis du ændrer temperaturskalaen til værdier, der ligger tæt på bygningens temperatur.

Automatisk

Manuel

Eksempel 2

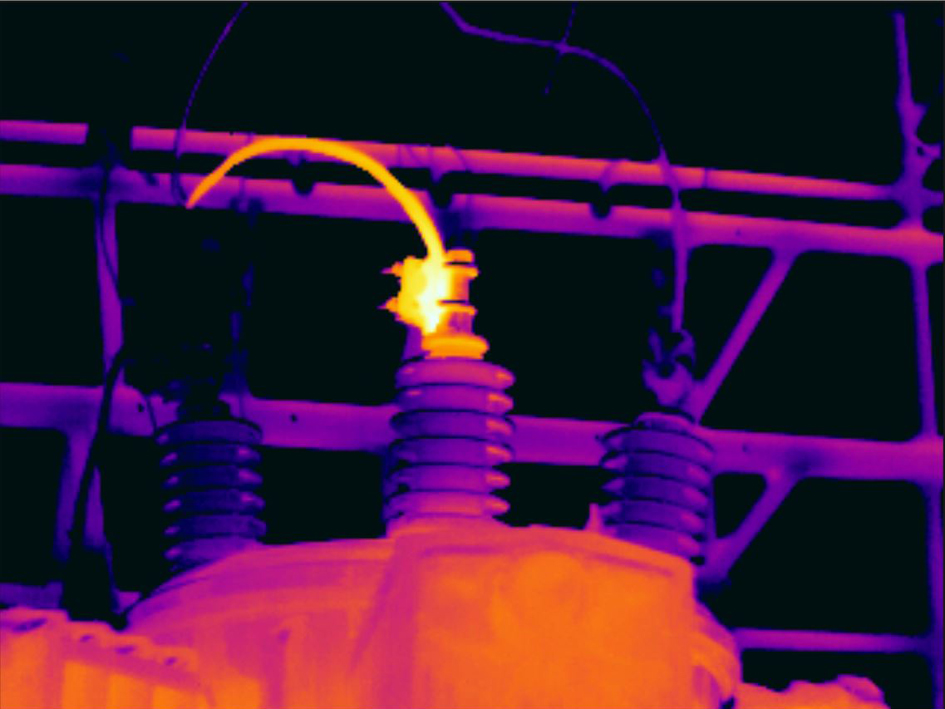

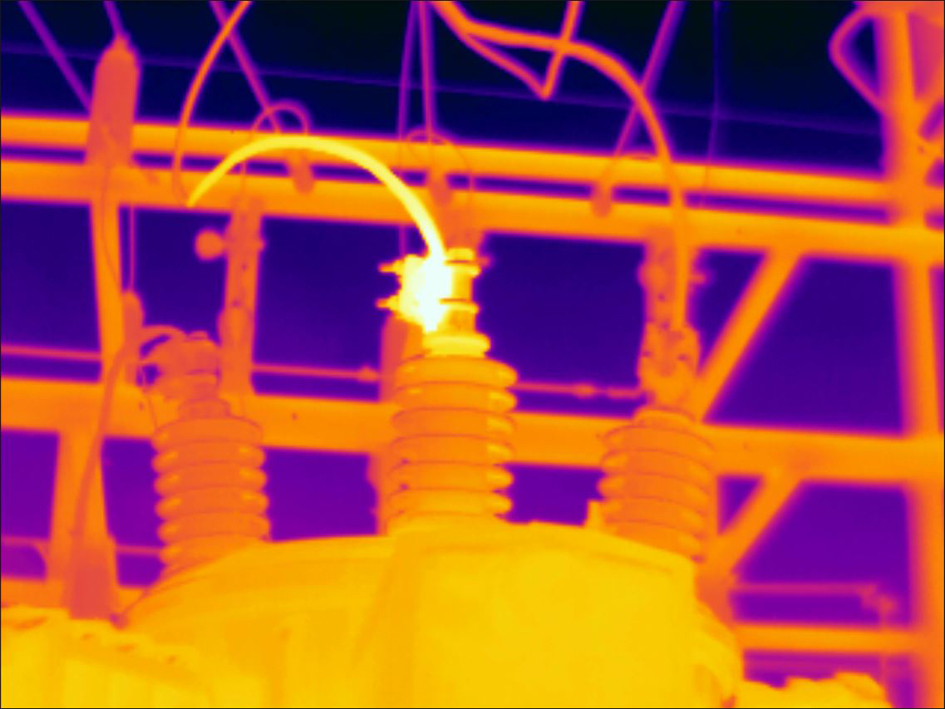

Her er to infrarøde billeder af en adskiller på en strømlinje. For at gøre det nemmere at analysere temperaturvariationer i adskilleren er temperaturskalaen på det højre billede blevet ændret til værdier, der ligger tæt på adskillerens temperatur.

Automatisk

Manuel

Manuel justering af temperaturskalaen

  1. Tryk på menuknappen .

  2. Tryk på Temperaturskala , og tryk derefter på Manuel . Det viser et hjul ved siden af temperaturskalaen.

  3. Hvis du vil forbedre detaljerne for et bestemt interessepunkt i billedet, skal du trykke på det pågældende punkt på skærmen. Billedet justeres automatisk baseret på det termiske indhold i området omkring det punkt, du har trykket på.

  4. Rul hjulet op/ned for at ændre niveauet.

  5. Gør følgende for at ændre spændet:

    1. Tryk på den temperaturgrænse, du vil bevare uændret. Det låser grænsen.

    2. Rul hjulet op/ned for at ændre værdien for den anden temperaturgrænse.

Låsning af temperaturskalaen

Du kan låse temperaturskalaen.

  • Du låser temperaturskalaen ved at trykke på den øverste og den nederste temperaturgrænse.

  • Du låser temperaturskalaen op ved at trykke på temperaturgrænserne igen.

Bemærk

  • Når en temperaturgrænse (øvre og/eller nedre) er låst, deaktiveres funktionen til automatisk justering med berøring.

  • Hvis du skifter til automatisk tilstand, låses temperaturskalaen automatisk op.

En typisk situation, hvor du vil låse temperaturskalaen, er, når du søger efter temperaturanomalier i to objekter af lignende design og konstruktion.

Du har f.eks. to kabler, og du har mistanke om, at det ene er overophedet. Når kameraet er i automatisk tilstand, skal du rette kameraet mod kablet, der har en normal temperatur. Aktiver derefter den manuelle tilstand, og lås temperaturskalaen.

Når du, mens temperaturskalaen er låst, retter kameraet mod det formodede overophedede kabel, vises dette kabel med en lysere farve i det termiske billede, hvis dets temperatur er højere end det første kabel.

Hvis du i stedet bruger den automatiske tilstand, kan farven af de to objekter vise sig at være den sammen, selv om deres temperatur er forskellig.

Visning/skjulning af temperaturskalaen

I nogle situationer vil du muligvis gerne skjule temperaturskalaen for at få en bedre visning.

  1. Tryk på knappen Indstillinger .

  2. Tryk på Enhedsindstillinger > Vis temperaturskala.

  3. Vis/skjul temperaturskalaen ved at trykke på knappen Vis temperaturskala.

Temperaturområde

Kameraet er kalibreret til forskellige temperaturområder. Du skal ændre indstillingen Temperaturområde for kamera, så det passer til den forventede temperatur for den genstand, du inspicerer, for at få nøjagtige temperaturmålinger.

Gør følgende for at ændre temperaturområdet:

  1. Tryk på knappen Indstillinger .

  2. Tryk på Temperaturområde for kamera.

  3. Vælg det relevante temperaturområde.

Billedtilstande

Generelt

Kameraet kan optage termiske og visuelle billeder samtidigt. Når du vælger billedtilstanden, kan du vælge, hvilken type billede der skal vises på skærmen.

Kameraet understøtter følgende billedtilstande:

  • Termisk MSX (Multi Spectral Dynamic Imaging): Der vises et infrarødt billede, hvor kanterne på objekterne er forbedret med visuelle billeddetaljer.

  • Termisk: Der vises et infrarødt billede.

  • Digitalt kamera: Det visuelle billede, der er optaget med det digitale kamera, vises.

  • Billede i billede: Der vises en infrarød billedramme oven på det visuelle billede.

Bemærk

  • For billedtilstandene Termisk MSX, Termisk og Billede i billede gemmes alle termiske og visuelle oplysninger, når et billede gemmes. Det betyder, at du kan redigere billedet senere i billedarkivet eller i et Flir-termografiprogram og vælge en hvilken som helst af billedtilstandene.

  • For billedtilstanden Digitalkamera gemmes et visuelt billede, når et billede gemmes. Der gemmes dog ingen termiske oplysninger.

  • Du kan vælge at slukke for digitalkameraet. Det kan f.eks. være nødvendigt i områder med begrænset adgang. Vælg (Indstillinger) > Indstillinger for lagring > Digitalt kamera > Sluk. Når digitalkameraet er slukket, er det kun billedtilstanden Termisk, der er aktiveret.

Justering af de termiske og visuelle billeder

I tilstandene Termisk MSX og Billede i billede viser kameraet en kombination af termiske og visuelle billeder. Når du ser på et objekt tæt på eller langt væk, kan det være nødvendigt at justere afstandsindstillingen i kameraet for at justere de termiske og visuelle billeder.

Gør følgende for at justere de termiske og visuelle billeder:

  1. Tryk på skærmen. Der vises en boks med en afstand i øverste højre hjørne.

  2. Tryk på afstandsfeltet. Der vises en skyder.

  3. Brug skyderen til at justere afstanden.

Farvepaletter

Du kan ændre den farvepalet, som kameraet bruger til at vise forskellige temperaturer. Ændring af paletten kan gøre det nemmere at analysere et billede.

Gør følgende for at ændre farvepaletten:

  1. Tryk på menuknappen .

  2. Tryk på Farve .

  3. Tryk på den palet, du vil ændre.
