الحصول على صورة حرارية جيدة

إليك الوظائف والإعدادات التي تحتاج إلى تجربتها للحصول على صورة حرارية جيدة:

  • ضبط مقياس درجة الحرارة.

  • تحديد نطاق درجة حرارة مناسب.

  • تحديد وضع صورة مناسب.

  • تغيير لوحة الألوان.

ملاحظات مهمة

  • الكاميرا الحرارية تخضع لحدود للدقة. ويعتمد ذلك على حجم جهاز الكشف والعدسة والمسافة إلى الهدف. استخدم أداة مركز النقطة كدليل إلى أدنى حجم ممكن للجسم، ثم اقترب أكثر إذا لزم الأمر. احرص على البقاء بعيدًا عن المناطق الخطرة والمكونات الكهربائية المكشوفة أو غير المعزولة.

  • كن حذرًا عند الإمساك بالكاميرا بشكل عمودي بالنسبة إلى الهدف. انتبه للانعكاسات، خاصة في حالات الانبعاثية المنخفضة، فقد تصبح أنت أو الكاميرا أو المناطق المحيطة المصدر الرئيسي للانعكاس.

  • حدد منطقة انبعاث مرتفع، على سبيل المثال، منطقة ذات سطح غير لامع، لإجراء القياس.

  • قد تظهر الأجسام الفارغة، أي تلك التي تتميز بانبعاثية منخفضة، دافئة أو باردة في الكاميرا، لأنها تعكس البيئة بشكل أساسي.

  • تجنب أشعة الشمس المباشرة على التفاصيل التي تفحصها.

  • قد تؤدي الأنواع المختلفة من الأخطاء، مثل تلك الموجودة في تشييد المبنى، إلى النوع نفسه من النمط الحراري.

  • يتطلب التحليل الصحيح لصورة الأشعة تحت الحمراء معرفة احترافية بالتطبيق.

مقياس درجة الحرارة

يمكن ضبط صورة الأشعة تحت الحمراء تلقائيًا أو يدويًا.

في الوضع التلقائي، تقوم الكاميرا بشكل متواصل بضبط المستوى والامتداد للحصول على أفضل عرض تقديمي للصور. يعرض مقياس درجة الحرارة على الشاشة درجات الحرارة العلوية والسفلية للنطاق الحالي.

في الوضع اليدوي، يمكنك ضبط مقياس درجة الحرارة على قيم قريبة من درجة حرارة جسم معين في الصورة. يتيح ذلك اكتشاف الخلل والفروق الأصغر في درجات الحرارة في جزء الصورة موضع الاهتمام.

المثال 1

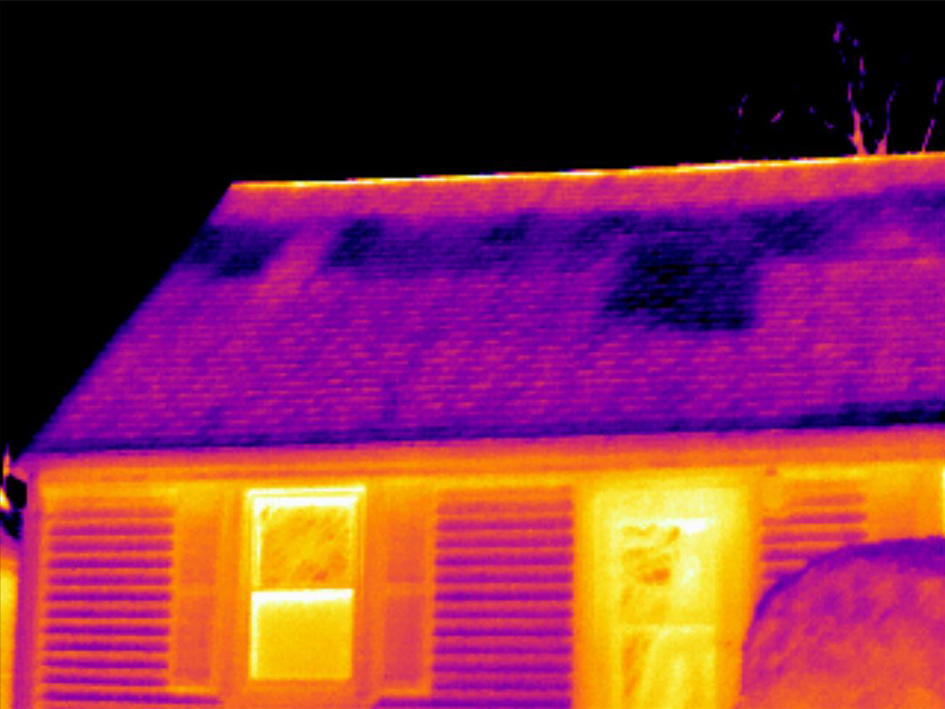

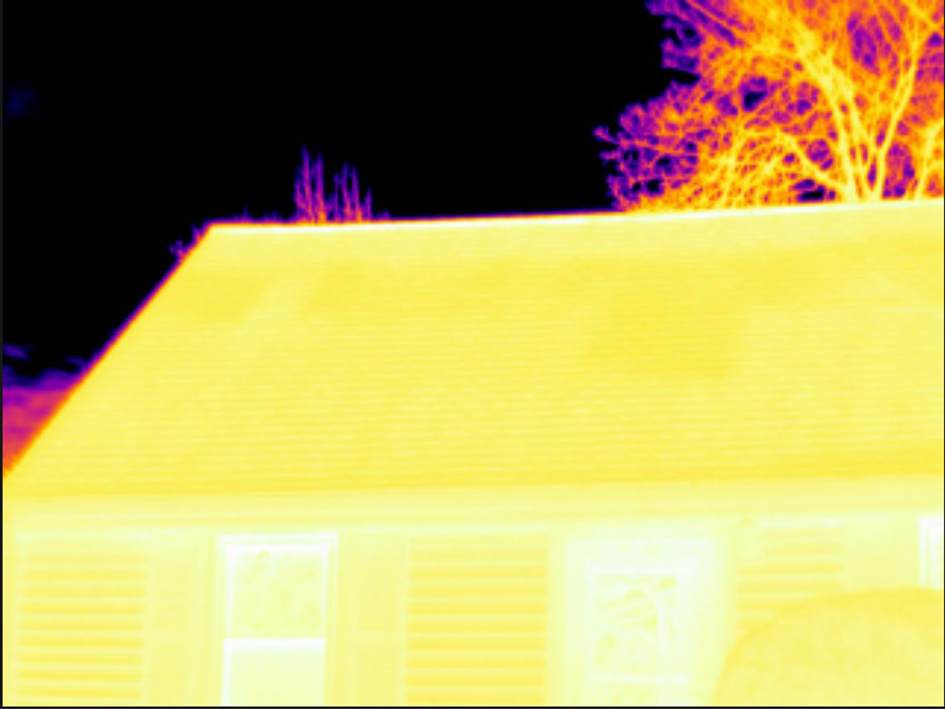

في ما يلي صورتان بالأشعة تحت الحمراء لمبنى. في الصورة اليسرى، التي تم ضبطها تلقائيًا، مع امتداد درجة الحرارة الكبير بين السماء الصافية والمبنى الساخن، أصبح من الصعب إجراء تحليل صحيح. يمكنك تحليل المبنى بمزيد من التفصيل إذا غيّرت مقياس درجة الحرارة إلى قيم قريبة من درجة حرارة المبنى.

تلقائي

يدوي

المثال 2

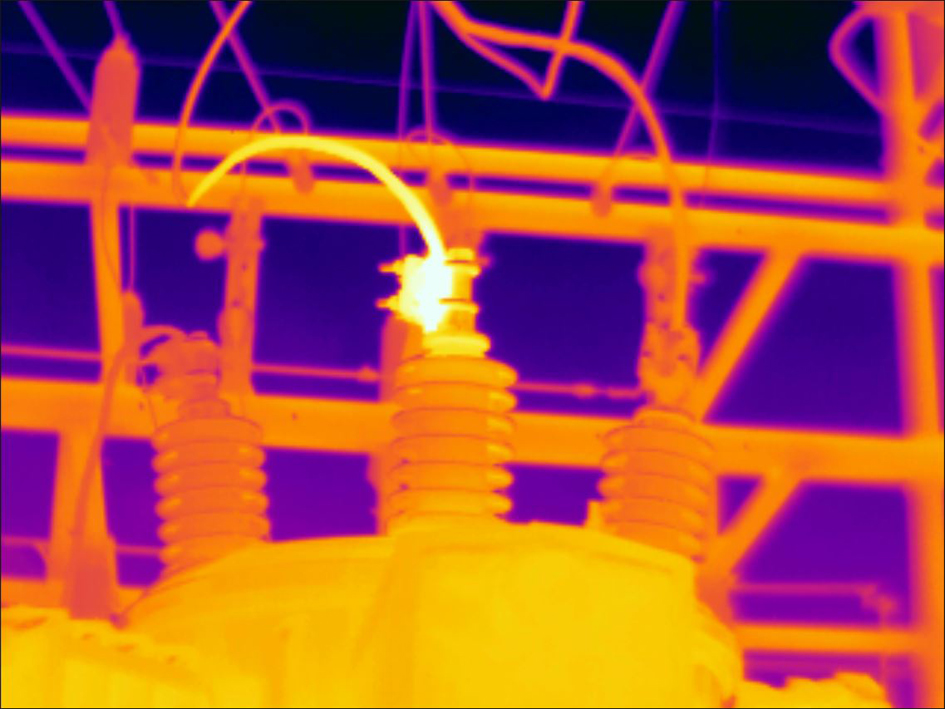

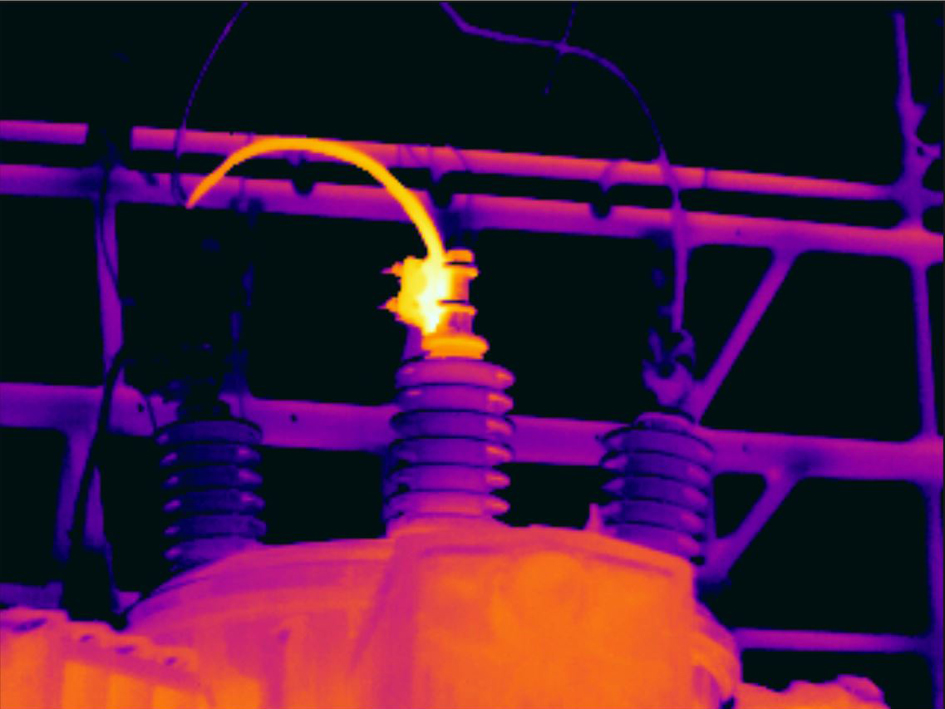

في ما يلي صورتان بالأشعة تحت الحمراء لعازل في خط الطاقة. لتسهيل تحليل الاختلافات في درجات الحرارة في العازل، تم تغيير مقياس درجة الحرارة في الصورة اليمنى إلى قيم قريبة من درجة حرارة العازل.

تلقائي

يدوي

ضبط مقياس درجة الحرارة يدويًا

  1. انقر على زر القائمة .

  2. انقر على مقياس درجة الحرارة ثم انقر على يدوي . يؤدي ذلك إلى عرض عجلة إلى جانب مقياس درجة الحرارة.

  3. لتحسين تفاصيل نقطة اهتمام معينة في الصورة، انقر على تلك النقطة على الشاشة. سيتم ضبط الصورة تلقائيًا استنادًا إلى المحتوى الحراري للمنطقة المحيطة بالنقطة التي تم النقر عليها.

  4. لتغيير المستوى، قم بتمرير العجلة للأعلى/للأسفل.

  5. لتغيير الامتداد، اتبع الخطوتين التاليتين:

    1. انقر على حد درجة الحرارة الذي تريد الاحتفاظ به بدون تغيير. يؤدي ذلك إلى إقفال الحد.

    2. مرر العجلة للأعلى/للأسفل لتغيير قيمة حد درجة الحرارة الآخر.

إقفال مقياس درجة الحرارة

يمكنك إقفال مقياس درجة الحرارة.

  • لإقفال مقياس درجة الحرارة، انقر على حدود درجة الحرارة العلوية والسفلية.

  • لإلغاء إقفال مقياس درجة الحرارة، انقر على حدود درجة الحرارة مرة أخرى.

لاحظ

  • عند إقفال حد درجة الحرارة (العلوية و/أو السفلية)، يتم تعطيل وظيفة الضبط التلقائي باللمس.

  • إذا قمت بالتبديل إلى الوضع التلقائي، فسيتم إلغاء إقفال مقياس درجة الحرارة تلقائيًا.

إن الموقف النموذجي حيث ستقوم بإقفال مقياس درجة الحرارة هو عند البحث عن حالات خلل في درجة الحرارة في مكونين ذات تصميم أو بناء مماثل.

على سبيل المثال، لديك كابلان، وتشك في ارتفاع درجة حرارة أحدهما بشكل مفرط. عندما تكون الكاميرا في الوضع التلقائي، وجّهها نحو الكابل ذي درجة الحرارة العادية. ثم قم بتنشيط الوضع اليدوي وإقفال مقياس درجة الحرارة.

عند توجيه الكاميرا نحو الكابل الذي تشك في ارتفاع درجة حرارته بشكل مفرط، وفي حالة إقفال مقياس درجة الحرارة، سيظهر هذا الكابل بلون أفتح في الصورة الحرارية إذا كانت درجة حرارته أعلى من الكابل الأول.

إذا استخدمت الوضع التلقائي بدلاً من ذلك، فقد يظهر لون المكونين كما هو على الرغم من اختلاف درجة حرارتهما.

إظهار/إخفاء مقياس درجة الحرارة

في بعض الحالات، قد ترغب في إخفاء مقياس درجة الحرارة للحصول على عرض أفضل.

  1. انقر على زر الإعدادات .

  2. انقر على زر إعدادات الجهاز > إظهار مقياس درجة الحرارة.

  3. إظهار/إخفاء مقياس درجة الحرارة عن طريق تبديل مفتاح إظهار مقياس درجة الحرارة .

نطاق درجة الحرارة

تمت معايرة الكاميرا لنطاقات درجة الحرارة المختلفة. للحصول على قياسات دقيقة لدرجات الحرارة، عليك تغيير إعداد نطاق درجات حرارة الكاميرا لملاءمة درجة الحرارة المتوقعة للجسم الذي تقوم بفحصه.

لتغيير نطاق درجة الحرارة، قم بما يلي:

  1. انقر على زر الإعدادات .

  2. انقر على نطاق درجات حرارة الكاميرا.

  3. حدد نطاق درجات الحرارة المناسب.

أوضاع الصور

عام

يمكن للكاميرا التقاط صور حرارية ومرئية في الوقت نفسه. من خلال اختيار وضع الصورة، يمكنك تحديد نوع الصورة التي تريد عرضها على الشاشة.

تدعم الكاميرا أوضاع الصورة التالية:

  • Thermal MSX‎ (التصوير الديناميكي متعدد الأطياف): يتم عرض صورة بالأشعة تحت الحمراء حيث تم تحسين حواف الأجسام بتفاصيل صورة مرئية.

  • التصوير الحراري: يتم عرض صورة بالأشعة تحت الحمراء.

  • الكاميرا الرقمية: يتم عرض الصورة المرئية التي تم التقاطها باستخدام الكاميرا الرقمية.

  • صورة داخل صورة: يتم عرض إطار صورة بالأشعة تحت الحمراء فوق الصورة المرئية.

لاحظ

  • بالنسبة إلى أوضاع الصور Thermal MSX والتصوير الحراري وصورة داخل صورة، يتم تخزين كل المعلومات الحرارية والمرئية عند حفظ صورة. وهذا يعني أنه يمكنك تعديل الصورة في وقت لاحق في معرض صور الكاميرا أو في برنامج التصوير الحراري Flir، وتحديد أي من أوضاع الصور.

  • بالنسبة إلى وضع صورة الكاميرا الرقمية، يتم تخزين صورة رقمية عند حفظ صورة. ومع ذلك، لا يتم تخزين أي معلومات حرارية.

  • يمكنك اختيار إيقاف تشغيل الكاميرا الرقمية. ويمكن أن يكون ذلك، على سبيل المثال، مطلوبًا في المناطق المحظورة. حدد (الإعدادات) > حفظ الخيارات والتخزين > الكاميرا الرقمية = يقاف التشغيل. عندما تكون الكاميرا الرقمية متوقفة عن التشغيل، يتم تمكين وضع الصورة التصوير الحراري فقط.

تغيير وضع الصورة

لتغيير وضع الصورة، اتبع الخطوات التالية:

  1. انقر على زر القائمة .

  2. انقر على وضع الصورة .

  3. انقر على وضع الصورة الذي تريد استخدامه.

محاذاة الصور الحرارية والمرئية

في وضعَي Thermal MSX وصورة داخل صورة، تعرض الكاميرا مجموعة من الصور الحرارية والمرئية. عند النظر إلى جسم عن قرب أو بُعد، قد تحتاج إلى ضبط إعداد المسافة في الكاميرا لمحاذاة الصور الحرارية والمرئية.

لمحاذاة الصور الحرارية والمرئية، اتبع الخطوات التالية:

  1. انقر على الشاشة. يؤدي ذلك إلى عرض مربع بمسافة في الزاوية العلوية اليمنى.

  2. انقر على مربع المسافة. يؤدي ذلك إلى عرض شريط تمرير.

  3. استخدم شريط التمرير لضبط المسافة.

لوحات الألوان

يمكنك تغيير لوحة الألوان التي تستخدمها الكاميرا لعرض درجات حرارة مختلفة. يمكن أن يؤدي تغيير لوحة الألوان إلى تسهيل تحليل الصورة.

لتغيير لوحة الألوان، اتبع الخطوات التالية:

  1. انقر على زر القائمة .

  2. انقر على اللون .

  3. انقر على لوحة الألوان التي تريد استخدامها.
