Budowa kamery

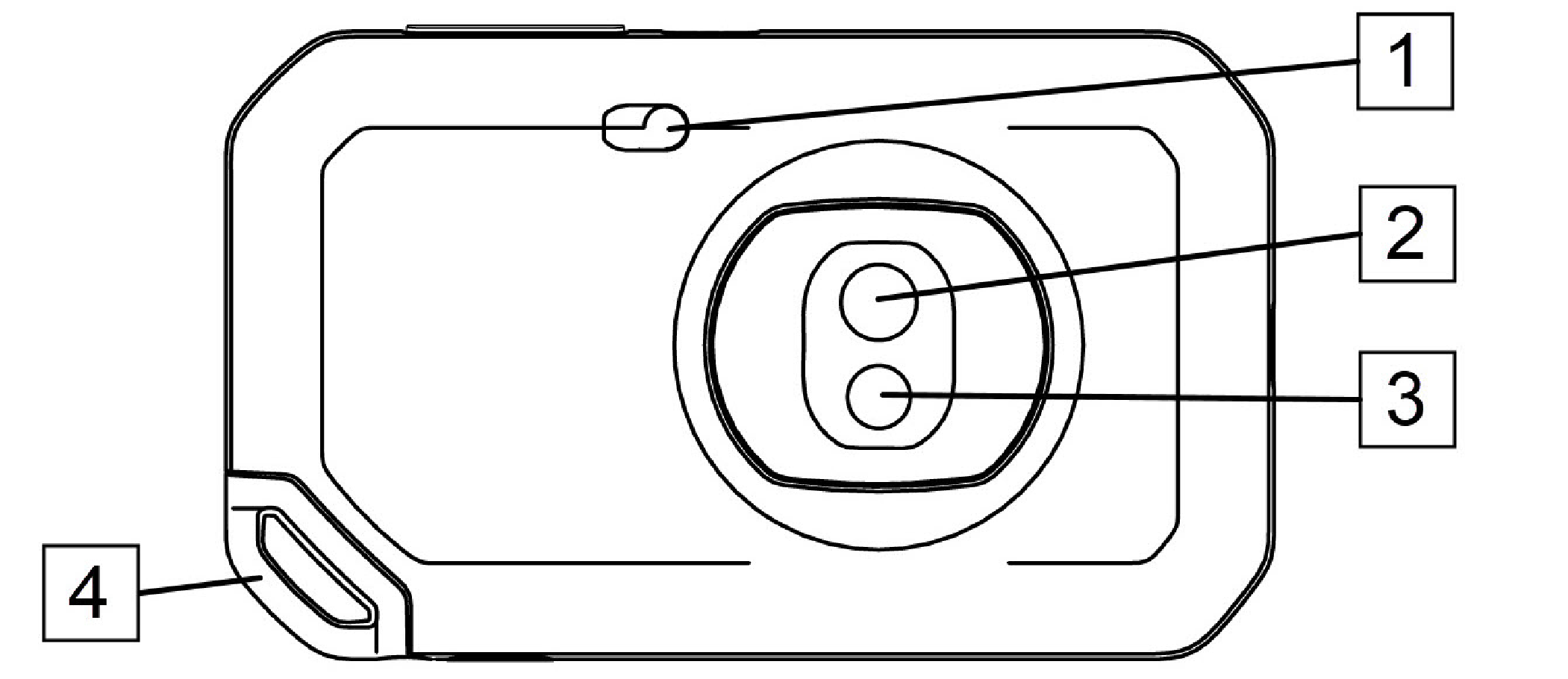

Widok z przodu

  1. Lampa kamery.

  2. Obiektyw na podczerwień

  3. Obiektyw kamery wizyjnej.

  4. Punkt zaczepienia smyczy.

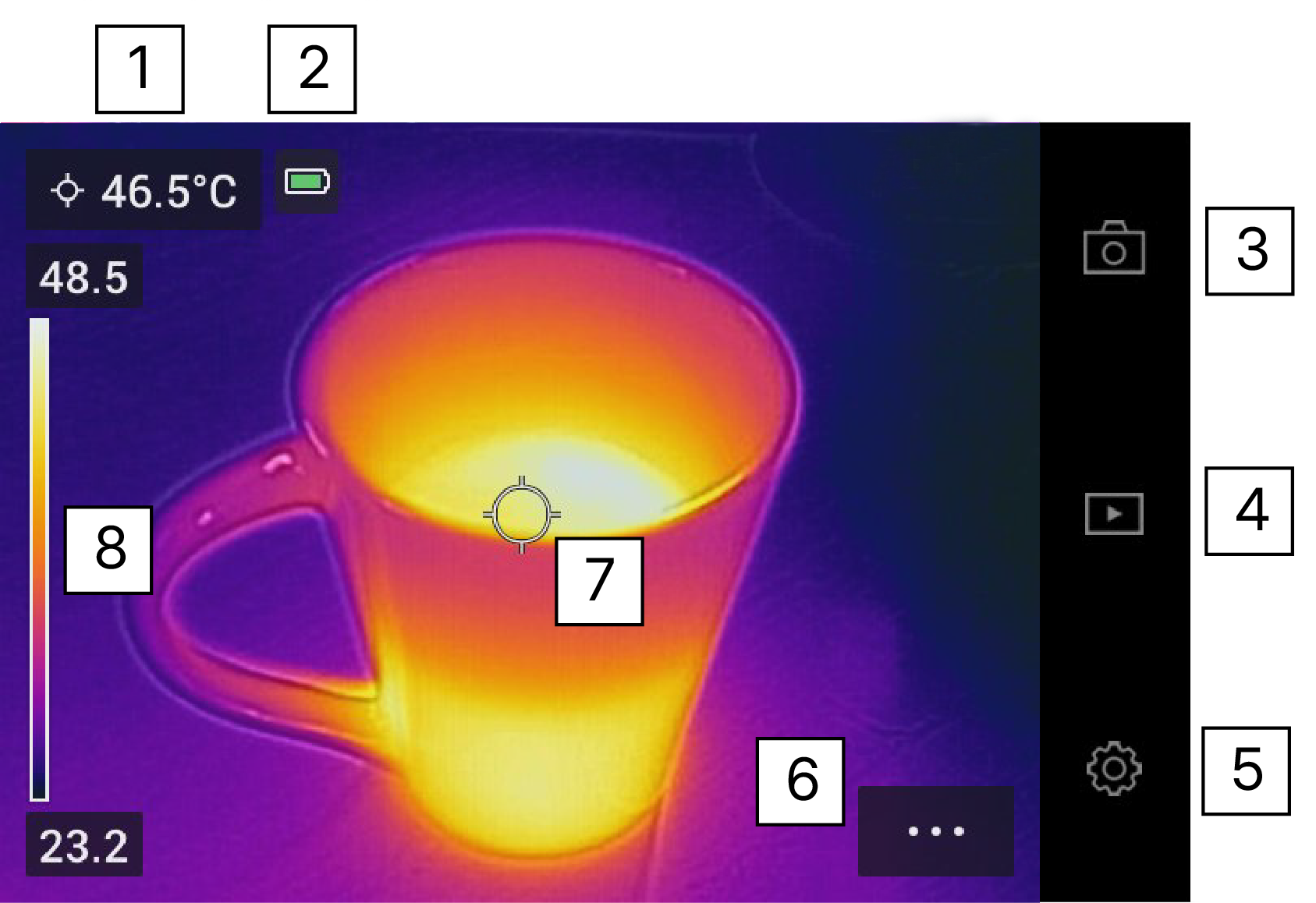

Elementy ekranu

Ogólne

  1. Tabela wyników

  2. Ikony stanu.

  3. Przycisk Podgląd na żywo.

  4. Przycisk Galeria.

  5. Przycisk ustawień.

  6. Przycisk Menu.

  7. Punkt pomiarowy.

  8. Skala temperatury

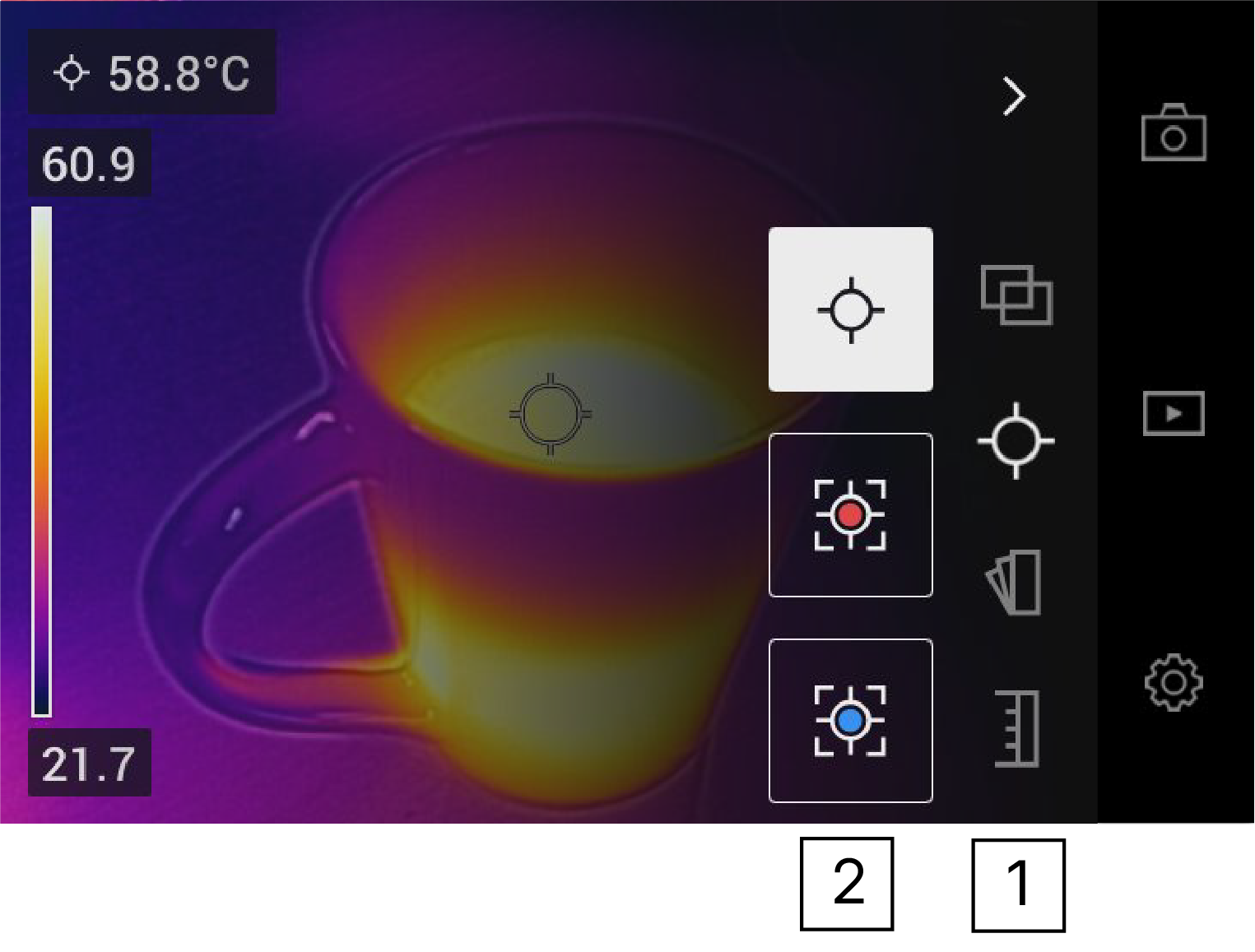

System menu

Aby wyświetlić system menu, dotknij przycisku na ekranie.

  1. Pasek menu głównego.

  2. Pasek podmenu.

Ikony stanu

Wskaźnik stanu akumulatora.

  • Gdy poziom naładowania akumulatora wynosi 20-100%, wskaźnik świeci na biało.

  • Gdy akumulator jest ładowany, wskaźnik świeci na zielono.

  • Gdy poziom naładowania akumulatora wynosi mniej niż 20%, wskaźnik świeci na czerwono.

Pozostała pojemność pamięci kamery wynosi mniej niż 100 MB.

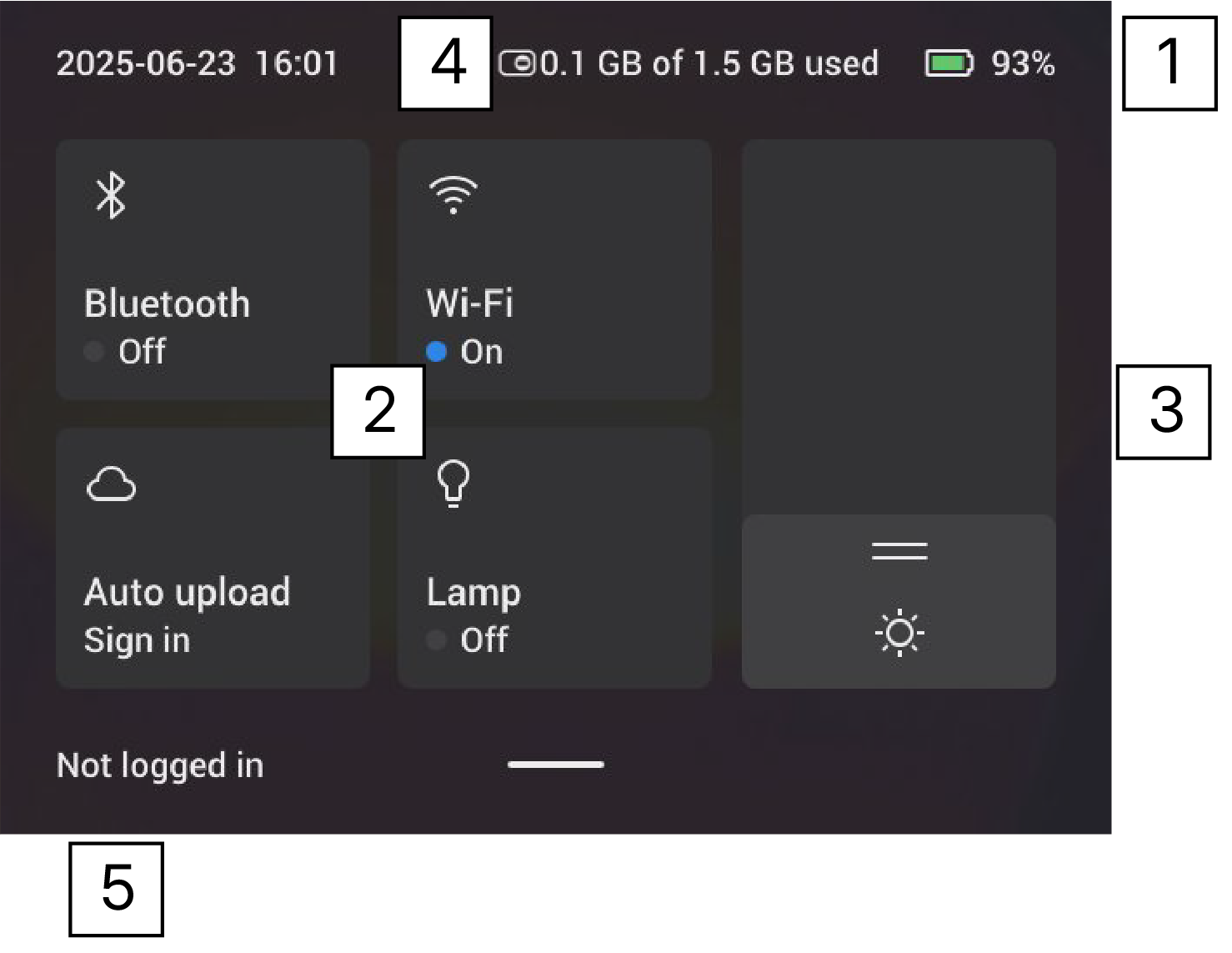

Menu rozwijane

Aby otworzyć menu rozwijane, umieść palec na górze ekranu i przesuń go w dół.

  1. Wskaźnik stanu akumulatora.

  2. Przyciski sterujące:

    • Przycisk Wi-Fi: Dotknij, aby włączyć lub wyłączyć Wi-Fi. Patrz również rozdział Łączenie z siecią Wi-Fi.

    • Przycisk Bluetooth: Dotknij , aby włączyć lub wyłączyć Bluetooth . Patrz również rozdział Połączenie z Bluetooth.

    • Przycisk przesyłania: Dotknij, aby włączyć lub wyłączyć automatyczne przesyłanie obrazów. Patrz również rozdział Automatyczne przesyłanie.

    • Przycisk lampy: Dotknij, aby włączyć lub wyłączyć lampę kamery.

  3. Suwak jasności ekranu: używany do ustawiania jasności ekranu.

  4. Wskaźnik pamięci kamery.

  5. Konto użytkownika FLIR Ignite, z którym jest sparowana kamera. Aby uzyskać więcej informacji, patrz rozdział Parowanie z kontem FLIR Ignite.

Ostrzeżenie o przegrzaniu

Ze względów bezpieczeństwa, jeśli bateria zbytnio się nagrzeje, zostanie wyświetlone ostrzeżenie:

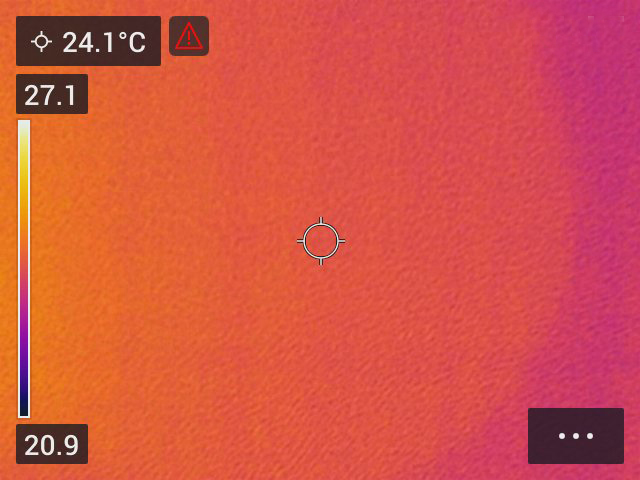

  1. Ten wskaźnik za pomocą ostrzeżeń graficznych informuje użytkownika, że kamera termowizyjna zostanie niebawem wyłączona z powodu zbyt wysokiej temperatury wewnętrznej.

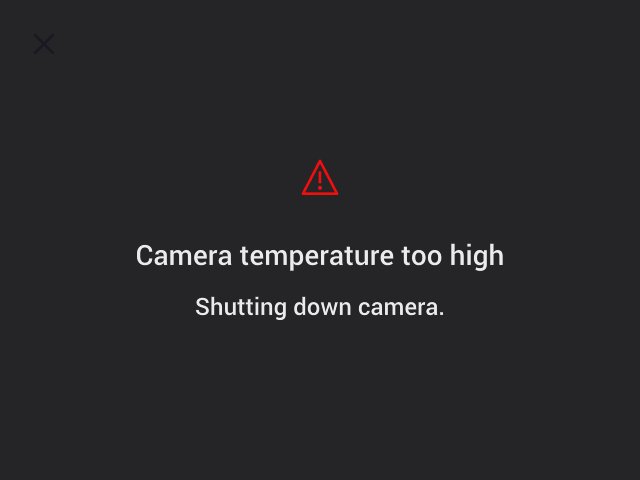

  2. Jeśli kamera będzie nadal włączona, na ekranie pojawi się komunikat i kamera wyłączy się automatycznie.
