Obter uma boa imagem térmica

Estas são as funções e definições que necessita de experimentar para obter uma boa imagem térmica:

  • Ajustar a escala de temperatura.

  • Selecionar uma amplitude de temperatura adequada.

  • Selecionar um modo de imagem adequado.

  • Alterar a paleta de cores.

Tenha em atenção o seguinte

  • Uma câmara térmica possui um limite de resolução. Este depende do tamanho do detetor, da lente e da distância em relação ao alvo. Utilize o centro da ferramenta de ponto como guia para o tamanho mínimo de objeto possível e, se necessário, aproxime-se. Certifique-se de que fica afastado de zonas perigosas ou de componentes elétricos com corrente.

  • Tenha cuidado ao segurar a câmara num ângulo perpendicular ao alvo. Preste atenção aos reflexos, sobretudo a baixa emissividade, pois o utilizador, a câmara ou o ambiente em seu redor, poderão tornar-se a principal fonte de reflexão.

  • Selecione uma zona com alta emissividade, isto é, uma área com uma superfície mate, para efetuar uma medição.

  • Os objetos vazios, ou seja, com baixa emissividade, podem aparecer como quentes ou frios na câmara pelo facto de refletirem principalmente o ambiente.

  • Evite a luz solar direta sobre os detalhes que inspeciona.

  • Vários tipos de falhas, como as que se encontram na construção de um edifício, podem ter como resultado o mesmo tipo de padrão térmico.

  • A análise correta de uma imagem de infravermelhos requer o conhecimento profissional da área de aplicação.

Escala de temperatura

Uma imagem de infravermelhos pode ser ajustada automaticamente ou manualmente.

No modo automático, a câmara ajusta continuamente o nível e o campo para obter a melhor apresentação de imagem. A escala de temperatura no ecrã mostra as temperaturas superiores e inferiores do campo atual.

No modo manual, pode ajustar a escala de temperatura para valores próximos da temperatura de um objeto específico na imagem. Isto permite detetar anomalias e diferenças mais pequenas de temperatura na parte da imagem de interesse.

Exemplo 1

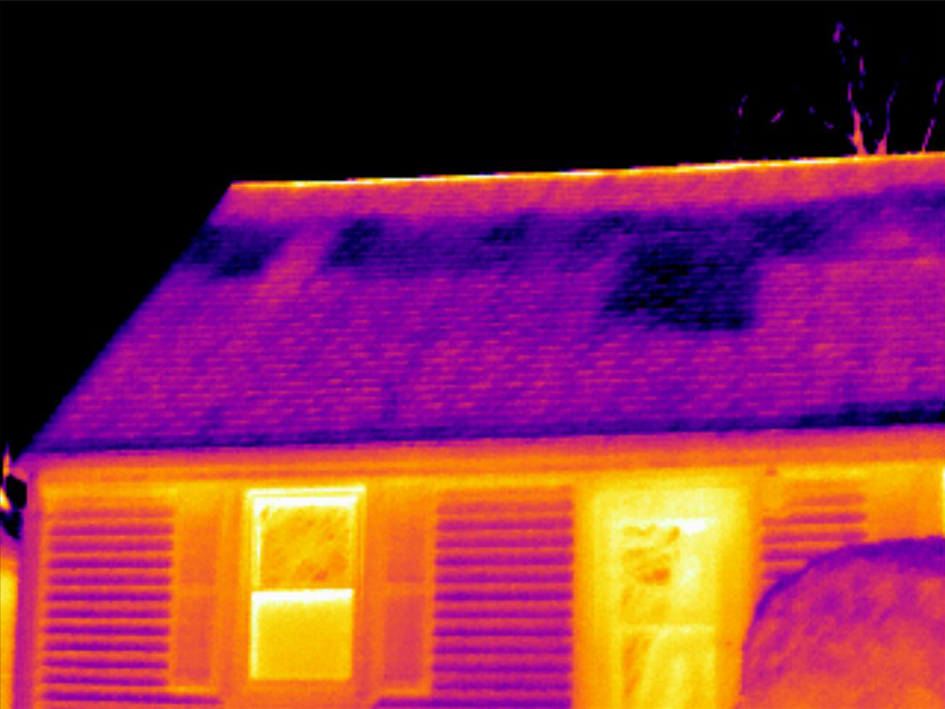

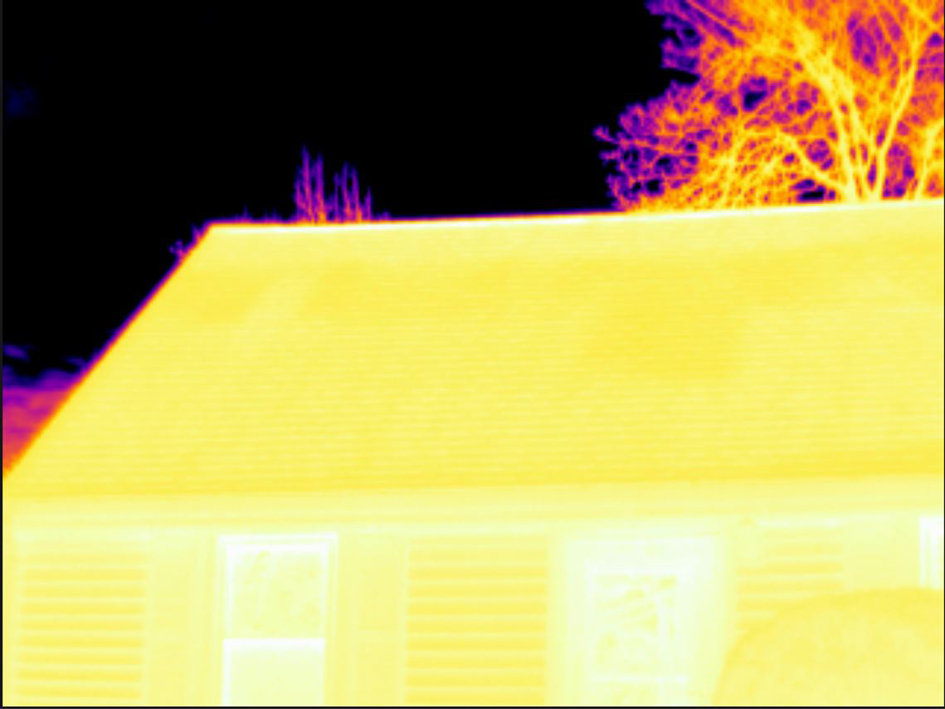

Eis duas imagens de infravermelhos de um edifício. Na imagem da esquerda, que é automaticamente ajustada, o grande campo de temperatura entre o céu limpo e o edifício aquecido dificulta uma análise correta. Poderá analisar o edifício em maior detalhe, se alterar a escala de temperatura para valores próximos aos da temperatura do edifício.

Automático

Manual

Exemplo 2

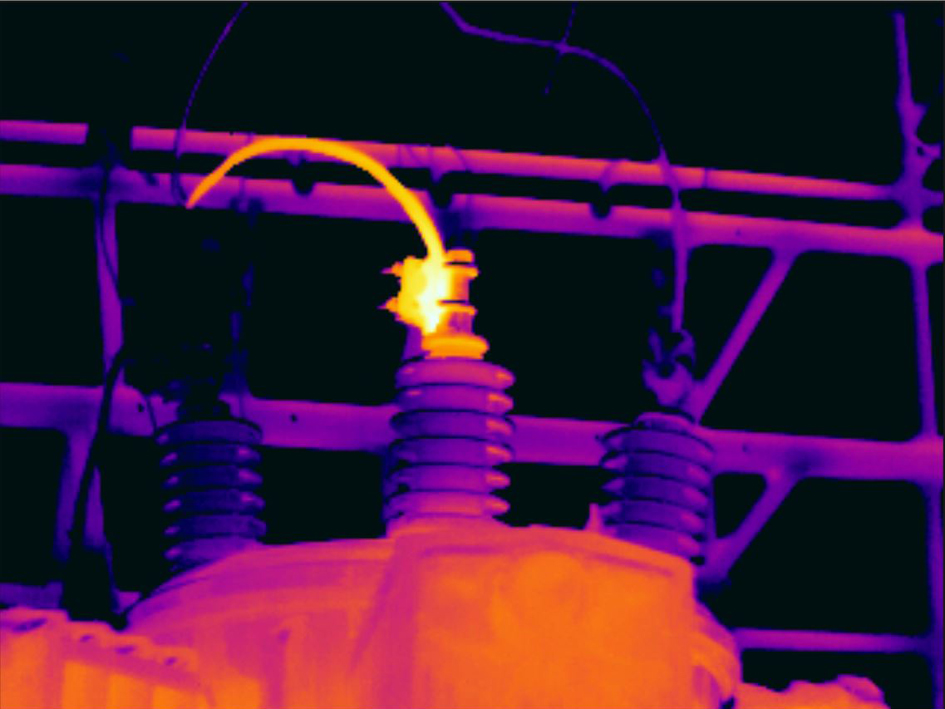

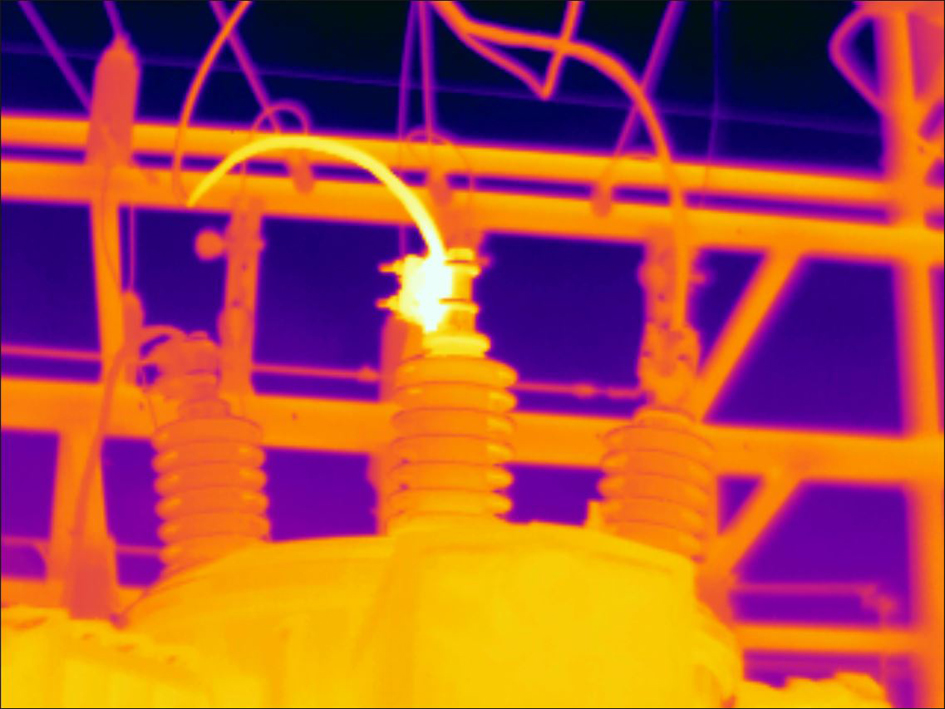

Eis duas imagens de infravermelhos de um isolador numa linha de tensão. Para facilitar a análise das variações de temperatura no isolador, a escala de temperatura na imagem da direita foi alterada para valores próximos aos da temperatura do isolador.

Automático

Manual

Ajustar manualmente a escala de temperatura

  1. Toque no botão do menu .

  2. Toque em Escala de temperatura e, em seguida, toque em Manual . Isto apresenta uma roda junto à escala de temperatura.

  3. Para melhorar os detalhes de um determinado ponto de interesse na imagem, toque no ponto no ecrã. A imagem será ajustada automaticamente com base no conteúdo térmico da área em torno do ponto de contacto.

  4. Para alterar o nível, desloque a roda para cima/para baixo.

  5. Para alterar o campo, proceda da seguinte forma:

    1. Toque no limite de temperatura que pretende manter inalterado. Isto bloqueia o limite.

    2. Desloque a roda para cima/para baixo para alterar o valor do outro limite de temperatura.

Bloquear a escala de temperatura

Pode bloquear a escala de temperatura.

  • Para bloquear a escala de temperatura, toque nos limites de temperatura superior e inferior.

  • Para desbloquear a escala de temperatura, toque novamente nos limites de temperatura.

Nota

  • Quando um limite de temperatura (superior e/ou inferior) está bloqueado, a função de ajuste automático por toque é desativada.

  • Se alterar para o modo automático, a escala de temperatura desbloqueia-se automaticamente.

Uma situação típica em que bloquearia a escala de temperatura seria para procurar anomalias a nível de temperatura em dois itens de conceção ou de construção semelhante.

Por exemplo, tem dois cabos e suspeita que um está sobreaquecido. Com a câmara no modo automático, direcione a câmara para o cabo que tem uma temperatura normal. Em seguida, ative o modo manual e bloqueie a escala de temperatura.

Quando direciona a câmara, com a escala de temperatura bloqueada, para o cabo que suspeita que está sobreaquecido, esse cabo aparecerá numa cor mais clara na imagem térmica se a temperatura for superior à do primeiro cabo.

Se utilizar antes o modo automático, a cor dos dois itens pode parecer idêntica, apesar de as respetivas temperaturas serem diferentes.

Mostrar/ocultar a escala de temperatura

Em algumas situações, recomendamos ocultar a escala de temperatura para poder visualizar melhor.

  1. Toque no botão Definições .

  2. Toque em Definições do dispositivo > Mostrar escala de temperatura.

  3. Mostre/oculte a escala de temperatura alterando o interruptor Mostrar escala de temperatura.

Amplitude de temperatura

A câmara está calibrada para diferentes amplitudes de temperatura. Para medições de temperatura precisas, tem de alterar a definição da Gama de temperatura da câmara para se adequar à temperatura esperada do objeto que está a inspecionar.

Para alterar a amplitude de temperatura, proceda da seguinte forma:

  1. Toque no botão Definições .

  2. Toque em Amplitude de temperatura da câmara.

  3. Selecione a amplitude de temperatura adequada.

Modos de imagem

Geral

A câmara pode captar imagens térmicas e visuais em simultâneo. Ao escolher o modo de imagem, selecione o tipo de imagem a apresentar no ecrã.

A câmara suporta os seguintes modos de imagem:

  • MSX térmica (Imagiologia dinâmica multiespectral): É apresentada uma imagem de infravermelhos em que os contornos dos objetos estão definidos com detalhes de imagem visual.

  • Térmica (IV): é apresentada uma imagem de infravermelhos.

  • Câmara digital: é apresentada a imagem visual captada pela câmara digital.

  • Imagem em imagem: é apresentado um fotograma de imagem de infravermelhos sobre a imagem visual.

Nota

  • Nos modos de imagem MSX, Térmica (IV) e Imagem na imagem, toda a informação térmica e visual é armazenada quando uma imagem é guardada. Isto significa que pode editar a imagem posteriormente, na galeria de imagens da câmara ou num software de termografia da Flir e selecionar qualquer um dos modos de imagem.

  • No modo de imagem de Câmara digital, é armazenada uma imagem visual quando uma imagem é guardada. No entanto, não são armazenadas informações térmicas.

  • Pode optar por desligar a câmara digital. Isto pode, por exemplo, ser necessário em áreas restritas. Selecione (Definições) > Opções ao guardar e armazenamento > Câmara digital = Desligar. Quando a câmara digital está desligada, apenas o modo de imagem Térmica está ativado.

Alterar o modo de imagem

Para alterar o modo de imagem, proceda da seguinte forma:

  1. Toque no botão do menu .

  2. Toque em Modo de imagem.

  3. Toque no modo de imagem que pretende utilizar.

Alinhar as imagens térmicas e visuais

Nos modos MSX térmica e Imagem na imagem, a câmara apresenta uma combinação de imagens térmicas e visuais. Ao olhar para um objeto em grande plano ou de longe, pode ter de ajustar a definição de distância na câmara para alinhar as imagens térmicas e visuais.

Para alinhar as imagens térmicas e visuais, proceda da seguinte forma:

  1. Toque no ecrã. Isto apresenta uma caixa com uma distância no canto superior direito.

  2. Toque na caixa da distância. Isto apresenta um cursor.

  3. Utilize o cursor para ajustar a distância.

Paletas de cores

Pode alterar a paleta de cores que a câmara utiliza para apresentar as diferentes temperaturas. Alterar a paleta pode facilitar a análise de uma imagem.

Para alterar a paleta de cores, proceda da seguinte forma:

  1. Toque no botão do menu .

  2. Toque em Cor .

  3. Toque na paleta que pretende utilizar.
