热像仪概览

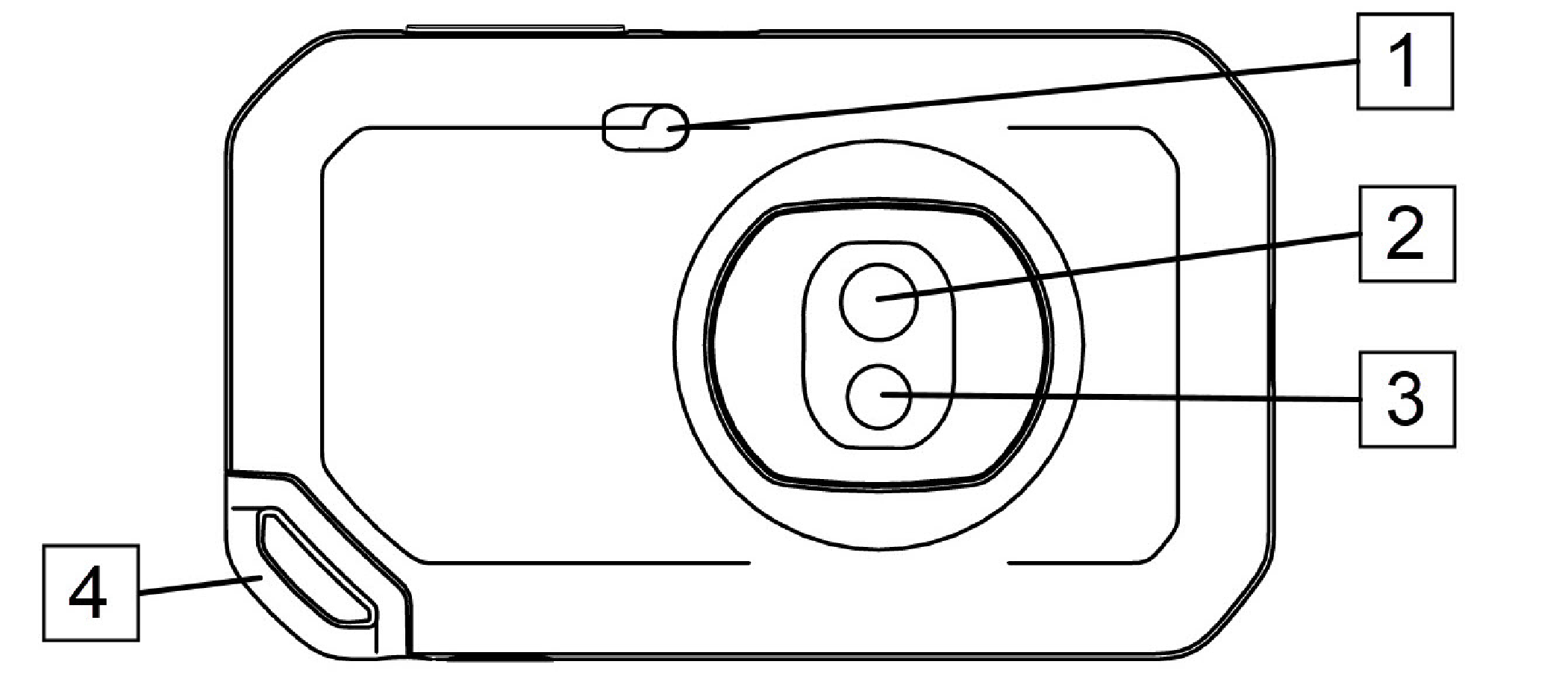

前视图

  1. 热像仪灯。

  2. 红外镜头。

  3. 可见光相机镜头。

  4. 挂绳连接点。

屏幕元素

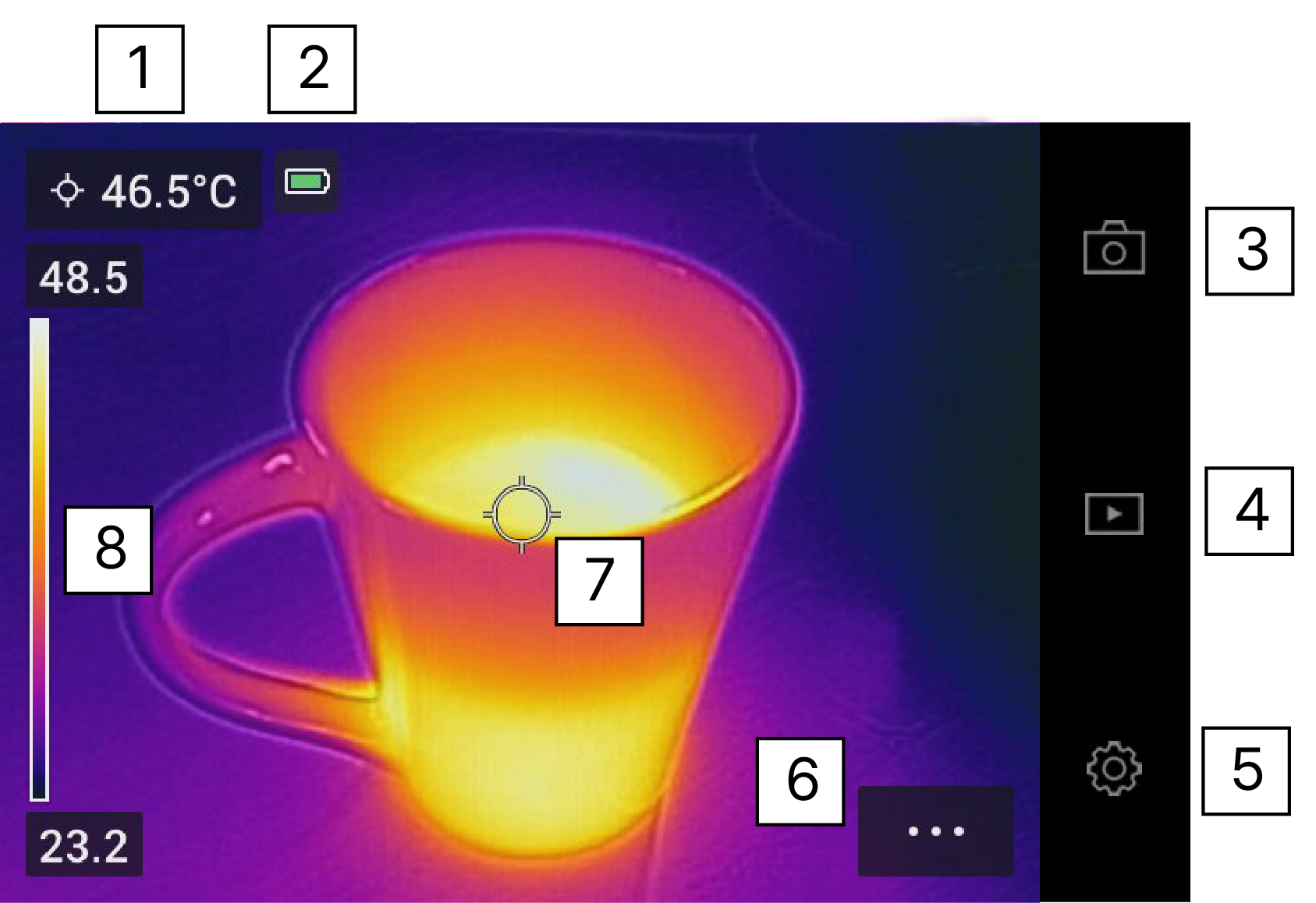

概述

  1. 结果表。

  2. 状态图标。

  3. 实时视图按钮。

  4. Gallery 按钮。

  5. “设置”按钮。

  6. 菜单按钮。

  7. 测温点。

  8. 温标。

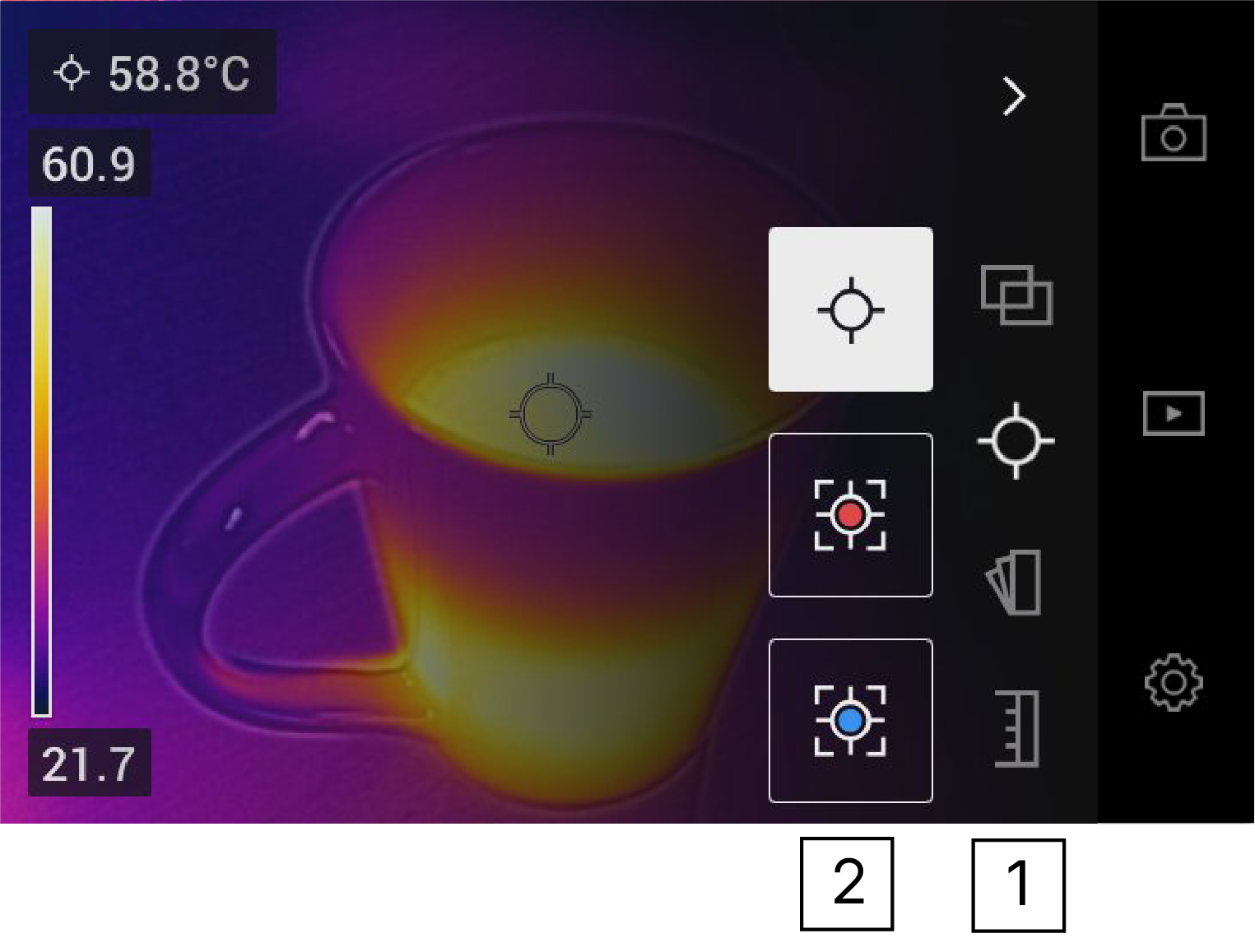

菜单系统

要显示菜单系统，请点触菜单按钮 。

  1. 主菜单工具栏。

  2. 子菜单工具栏。

状态图标

电池状态指示灯。

  • 电池电量介于 20-100% 之间时，指示灯呈白色。

  • 电池充电期间，指示灯呈绿色。

  • 电池电量低于 20% 时，指示灯呈红色。

热像仪内存的剩余存储容量低于 100 MB。

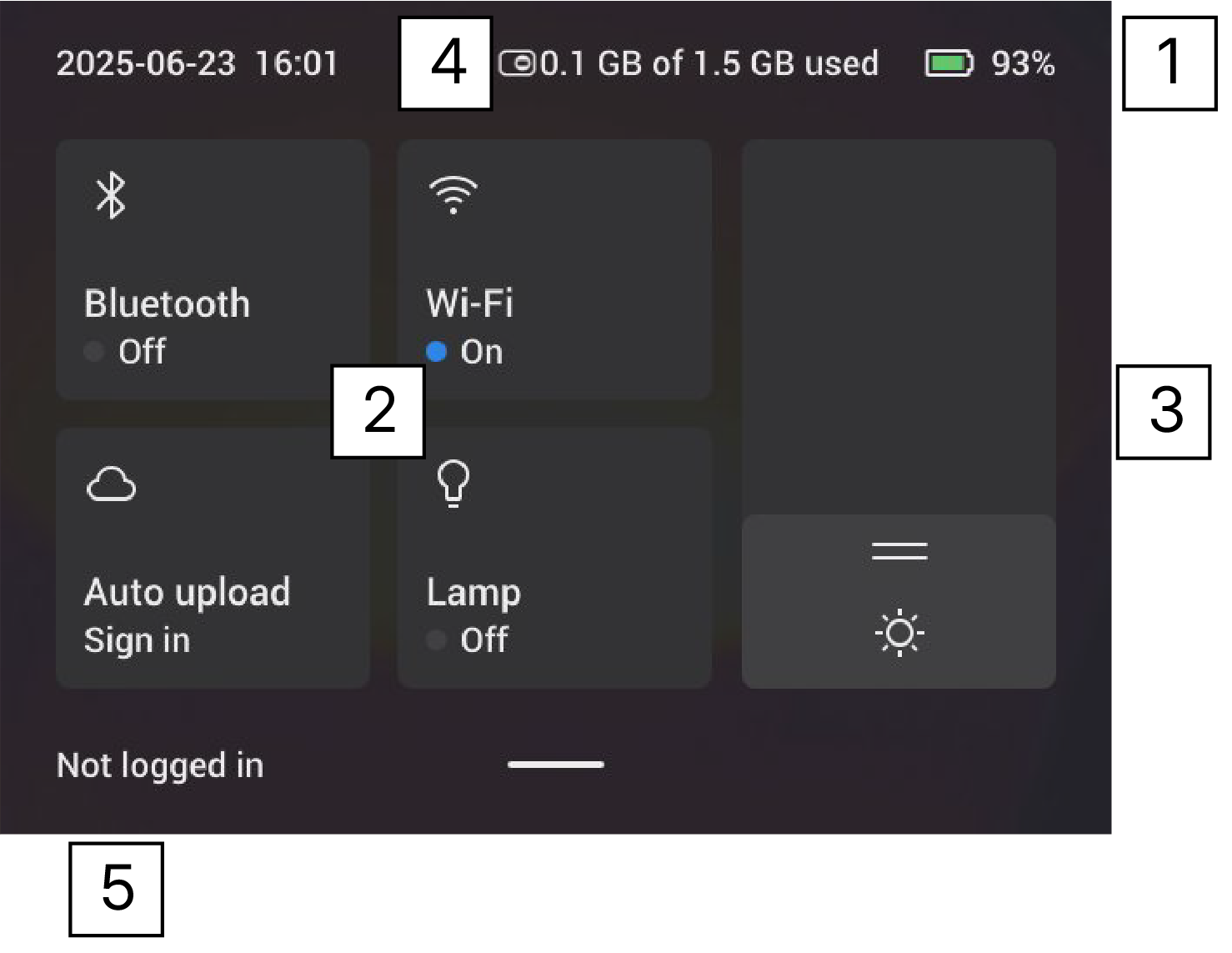

下滑式菜单

要打开下滑式菜单，请将手指放在屏幕顶部并向下滑动。

  1. 电池状态指示灯。

  2. 控制按钮：

    • Wi-Fi 按钮：点触以启用/禁用 Wi-Fi。另请参阅连接 Wi-Fi一节。

    • Bluetooth 按钮：点触以启用/禁用 Bluetooth。另请参阅Bluetooth 连接一节。

    • 上传按钮：点触以启用/禁用图像的自动上传。另请参阅自动上传一节。

    • 照明灯按钮：点触以打开/关闭热像仪照明灯。

  3. 屏幕亮度滑块：用于控制屏幕的亮度。

  4. 热像仪内存指示灯。

  5. 热像仪配对的 FLIR Ignite 用户帐户。有关详细信息，请参阅 与 FLIR Ignite 配对 一节。

电池过热警告

为了电池安全，如果电池过热，将会显示警告：

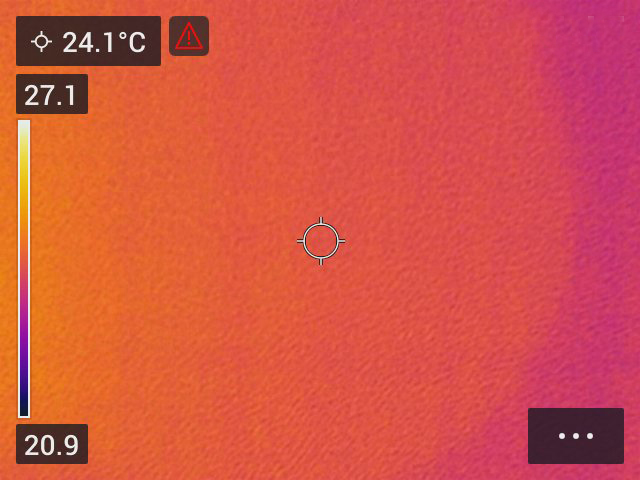

  1. 指示器可向用户提供有关热像仪由于内部温度过高即将关闭的视觉警告。

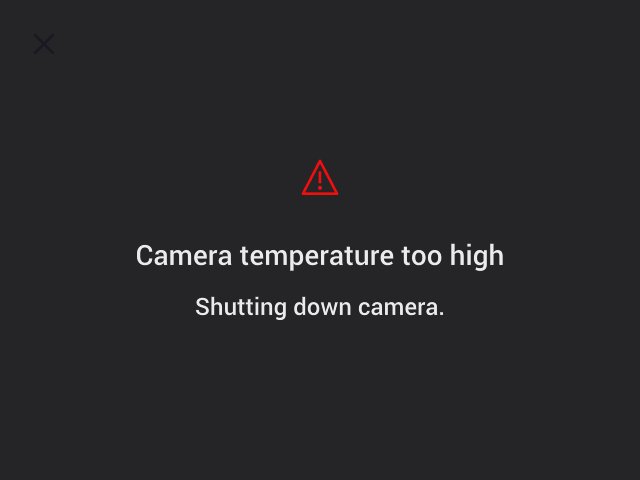

  2. 如果热像仪继续开启，屏幕上将显示一条消息并且热像仪将自动关闭。
