熱像儀概覽

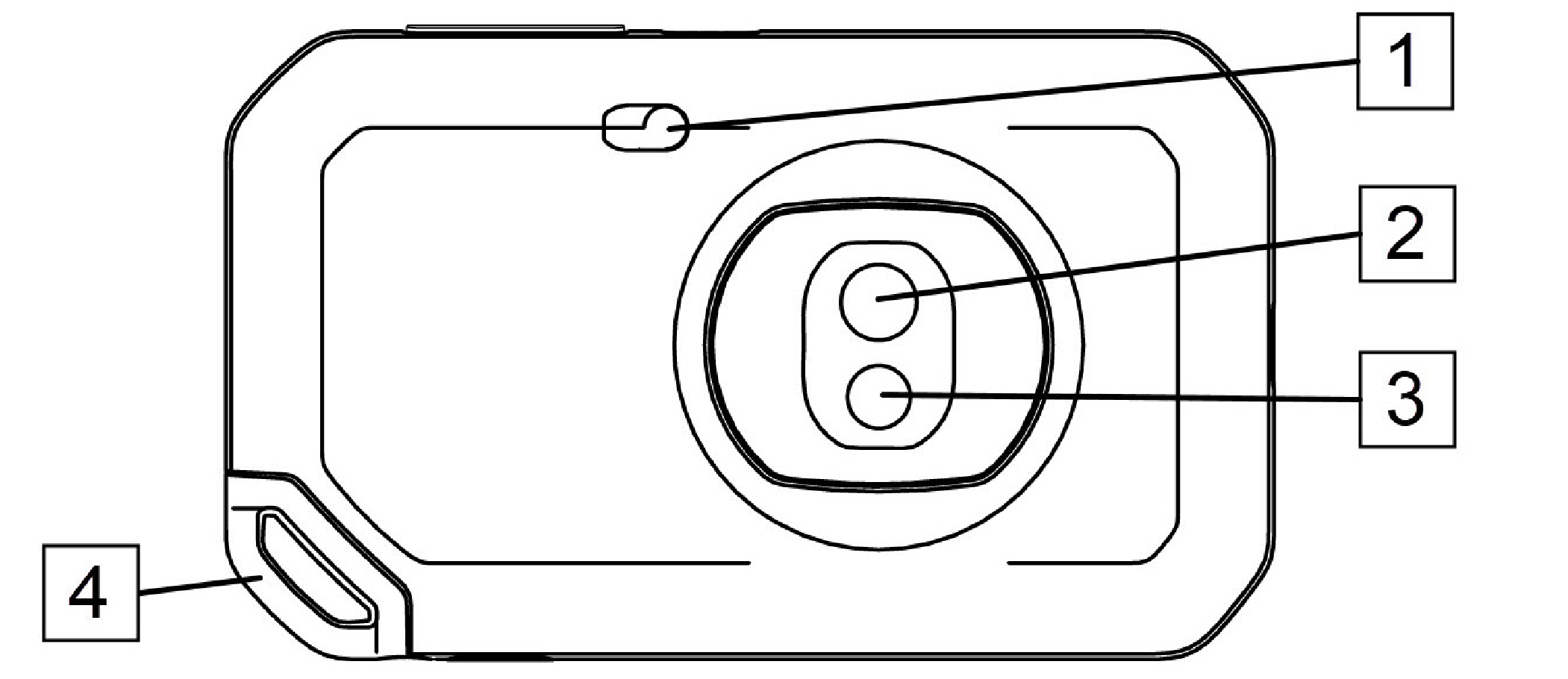

前視圖

  1. 熱像儀閃光燈。

  2. 紅外線鏡頭。

  3. 可見光熱像儀鏡頭。

  4. 繫帶連接點。

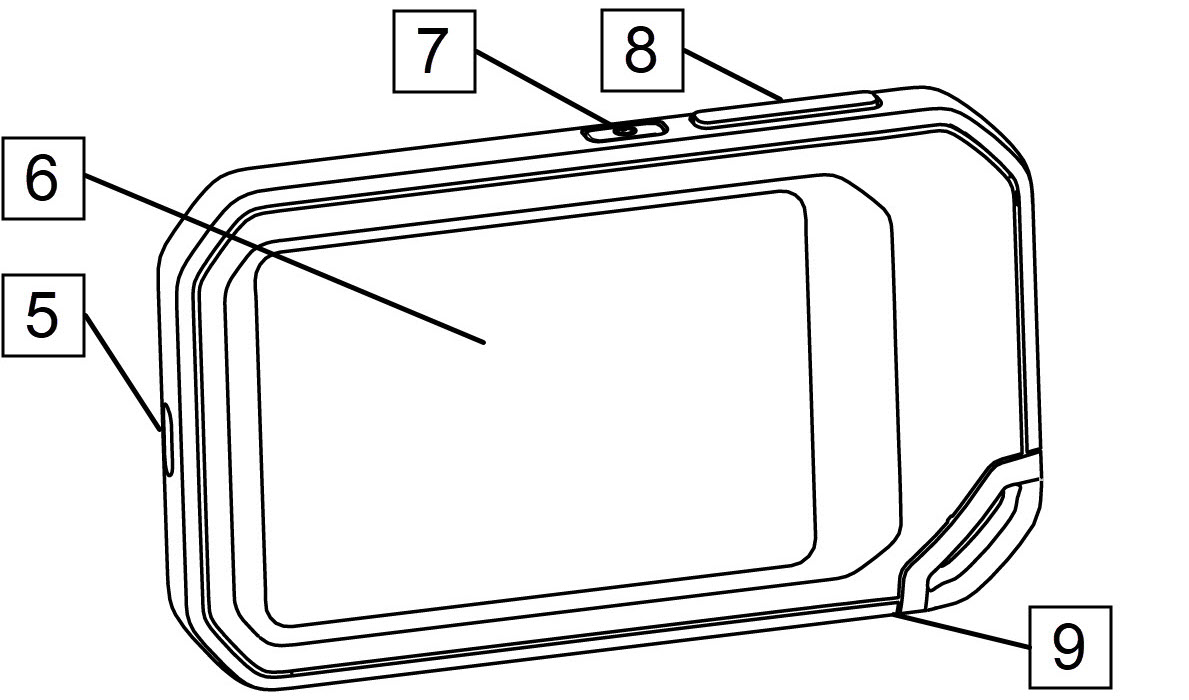

後視圖

  1. USB-C 接頭。

  2. 熱像儀螢幕。

  3. 開/關按鈕。

  4. 儲存按鈕。

  5. 三腳架接頭。

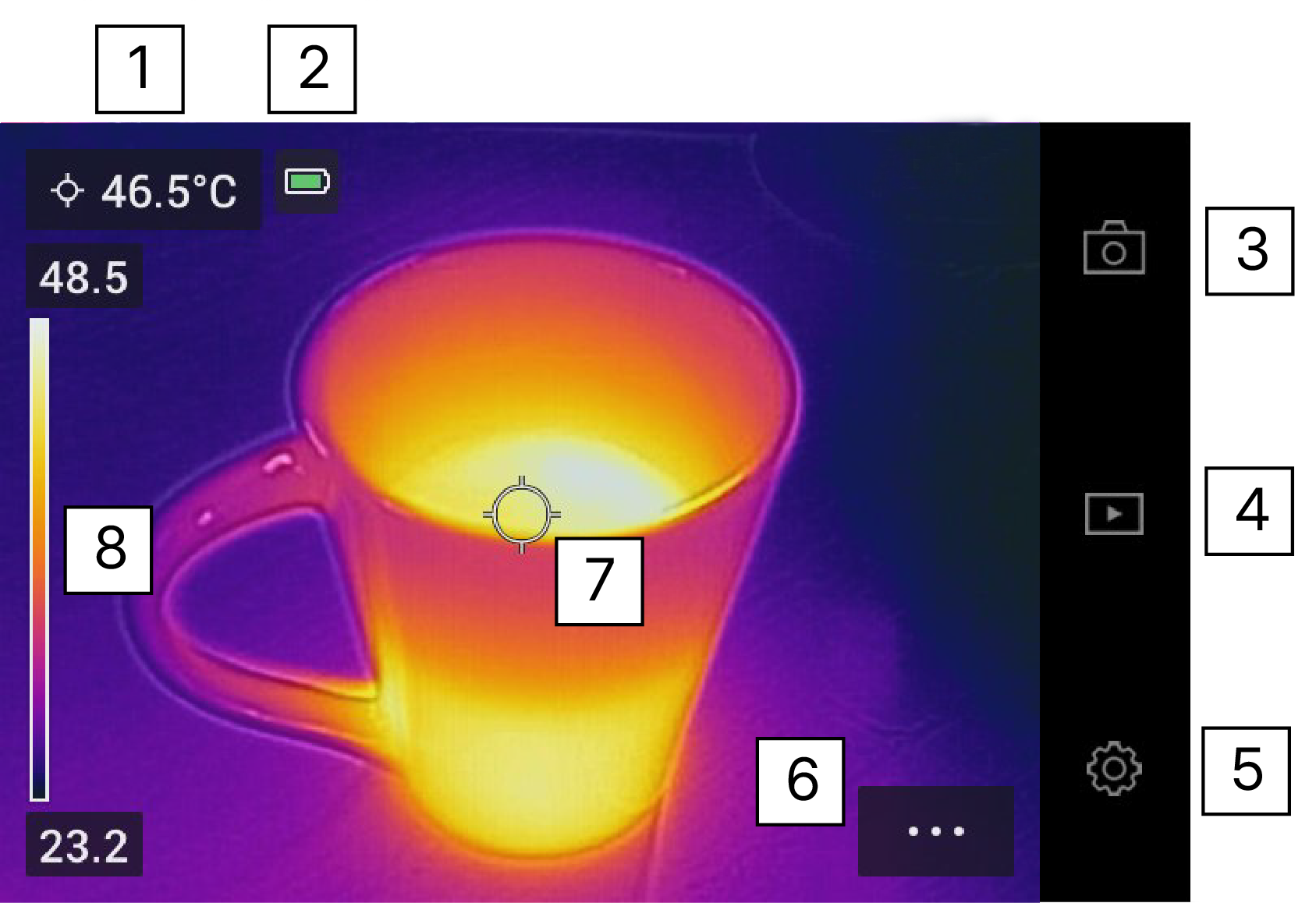

螢幕元素

一般

  1. 結果表。

  2. 狀態圖示。

  3. 即時檢視按鈕。

  4. 圖庫按鈕。

  5. 「設定」按鈕。

  6. 功能表按鈕。

  7. 點溫度計。

  8. 溫標。

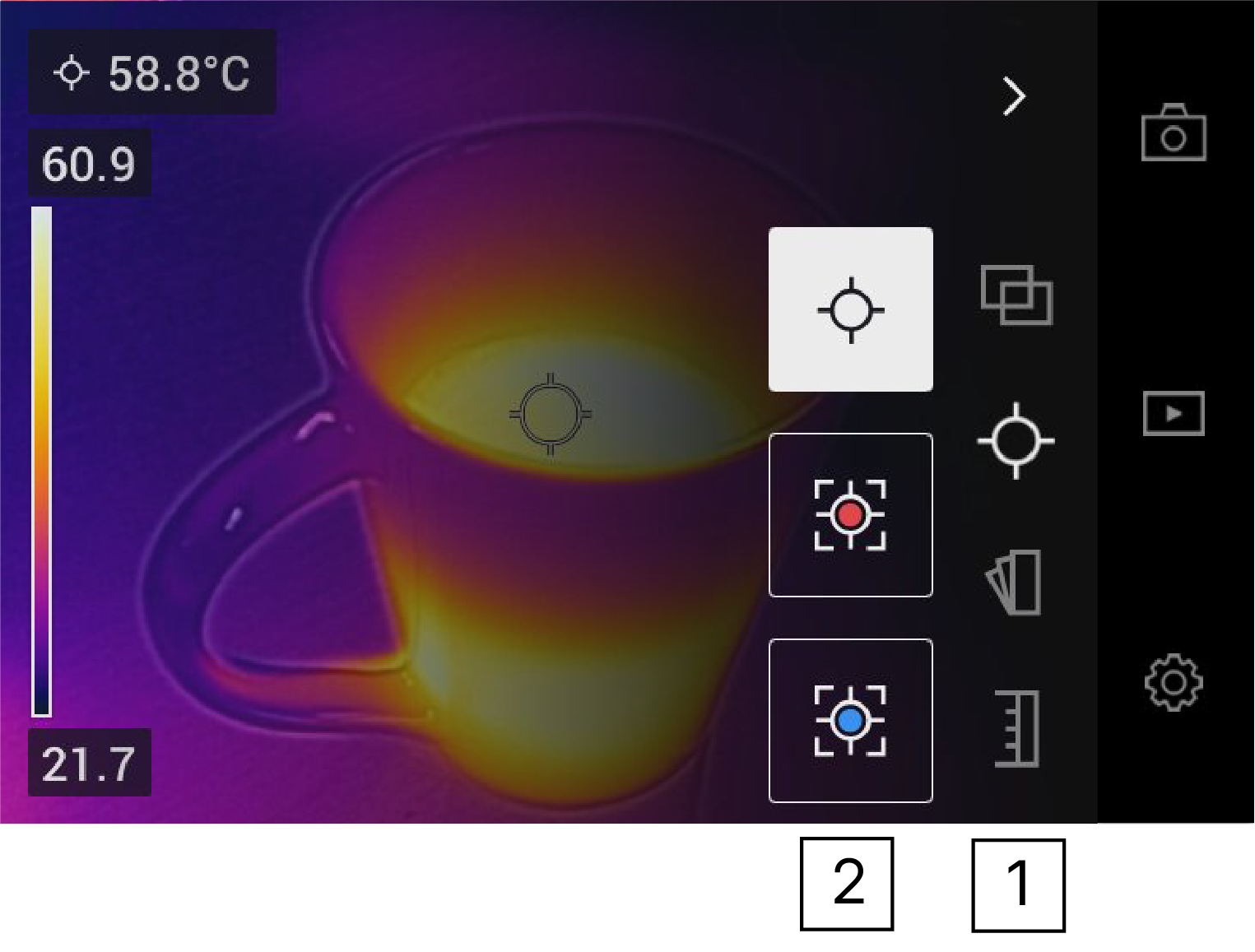

功能表系統

若要顯示功能表系統，請輕觸功能表按鈕 。

  1. 主功能表工具列。

  2. 子功能表工具列。

狀態圖示

電池狀態指示器。

  • 電池狀態在 20-100% 時，指示器為白色。

  • 電池充電時，指示器為綠色。

  • 電池狀態在 20% 以下時，指示器為紅色。

熱像儀記憶剩餘儲存容量在 100 MB 以下。

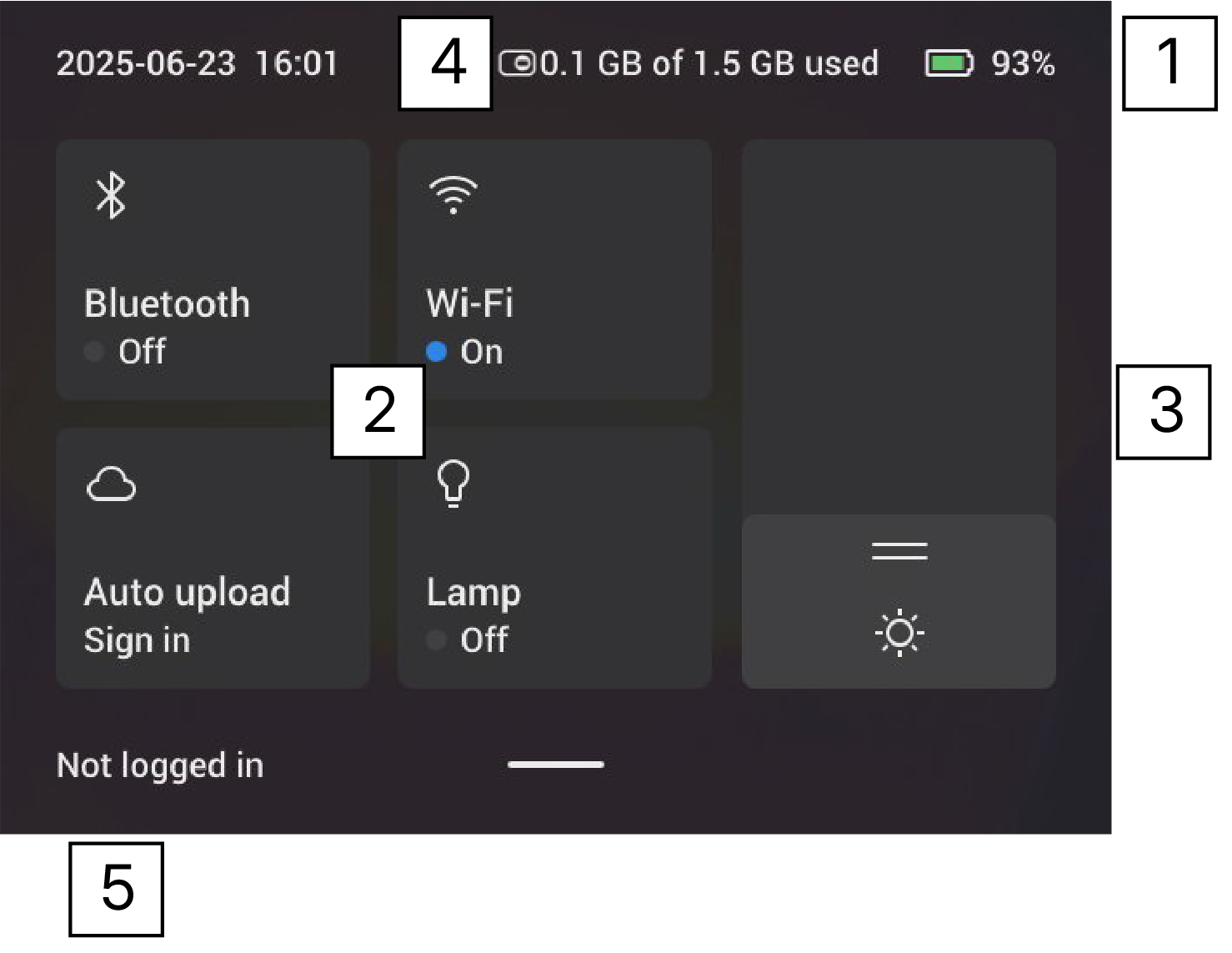

向下滑動功能表

若要開啟向下滑動功能表，請將手指放在螢幕頂端並向下滑動。

  1. 電池狀態指示器。

  2. 控制按鈕：

    • Wi-Fi 按鈕：輕觸以啟用/停用 Wi-Fi。另請參閱 連線至 Wi-Fi　一節。

    • Bluetooth 按鈕：輕觸以啟用/停用 Bluetooth。另請參閱 Bluetooth 連線　一節。

    • 上傳按鈕：輕觸以啟用/停用自動上傳影像。另請參閱 自動上傳　一節。

    • 燈按鈕：輕觸以開啟/關閉熱像儀補光燈。

  3. 螢幕亮度滑桿：用於控制螢幕亮度。

  4. 熱像儀記憶指示器。

  5. 熱像儀配對的 FLIR Ignite 使用者帳戶。如需更多資訊，請參閱 與 FLIR Ignite 配對 一節。

過熱警告

基於電池安全考量，電池過熱時，將顯示警告：

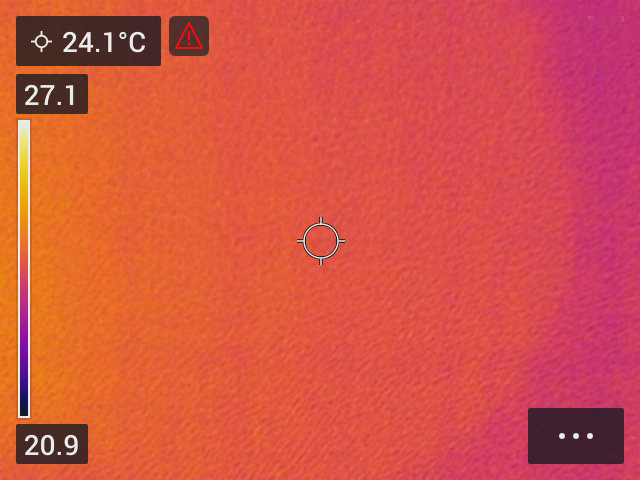

  1. 指示器給予使用者視覺化警告，告知熱成像儀因內部過熱而即將關機。

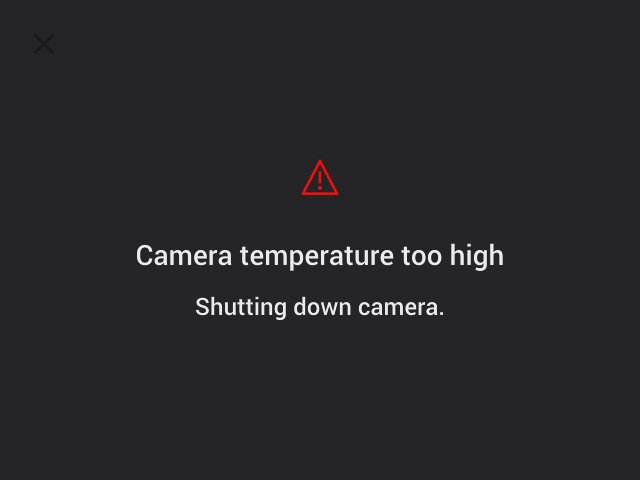

  2. 若熱像儀持續開啟，畫面上將顯示訊息，熱像儀將自動關閉。
