測量溫度

您可以使用點溫度計或方塊測量溫度。測量的溫度會顯示於螢幕上的結果表。

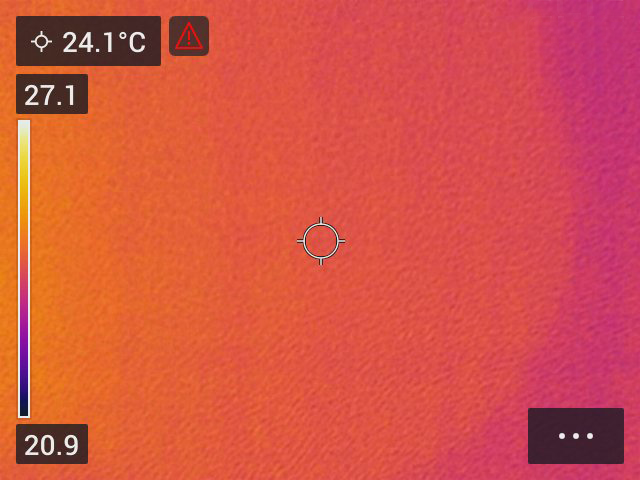

  • 使用點溫度計時，熱像儀會測量點溫度計位置的溫度。

  • 使用方塊時，熱像儀會偵測方塊區域內最熱/最冷位置，並測量其溫度。

注意

若要精準測溫，可能需變更測量參數。請參閱章節 變更測量參數。

新增/移除測量工具

  1. 輕觸功能表按鈕 。

  2. 輕觸測量 。

  3. 進行以下一項或多項操作：

    • 輕觸 以新增/移除點溫度計。

    • 輕觸 以新增/移除熱點方塊。

    • 輕觸 以新增/移除冷點方塊。

移動方塊與調整大小

  1. 輕觸方塊一角落。現在此工具會顯示控點。

  2. 要移動方塊，請按住中央控點，再拖曳至新位置。

  3. 要調整大小，請按住一個角落控點，再拖曳至新位置。

變更測量參數

為了精確測量溫度，請務必使用適當的測量參數：

  • 放射率：放射率決定物件散發出的輻射量，而非被其反射的輻射量。

  • 反射溫度：此參數用於補償由物件反射進熱像儀的環境輻射。

  • 相對濕度：熱像儀與目標物體之間的空氣相對濕度。

  • 大氣溫度：熱像儀與目標物體之間的空氣溫度。

  • 距離：熱像儀與目標物體之間的距離。

注意

在一般操作期間，通常不需要變更預設的測量參數，請參閱 建議值 一節。

設定測量參數

放射率是最需要正確設定的測量參數。若將放射率設為較低值，則反射溫度也將益顯重要。相對濕度、大氣溫度及距離等參數則對較長距離較重要。

要設定測量參數，請執行下列操作：

  1. 輕觸設定按鈕 。

  2. 輕觸測量參數。

  3. 輕觸您要變更的測量參數。

  4. 選擇合適的參數設定。

建議值

如果不確定合適的測量參數值，建議使用以下值：

放射率

0.95

反射溫度

20°C (69°F)

相對濕度

50%

大氣溫度

20°C (69°F)

距離

1 m (3.3 ft.)

彩色警報與等溫線

注意

色彩警報不適用於 C3-X 和 C5。

使用彩色警報 (等溫線)，就能輕易發現紅外線影像中的異常情形。等溫線指令會將對比色套用至高於或低於指定溫階區間之所有像素。

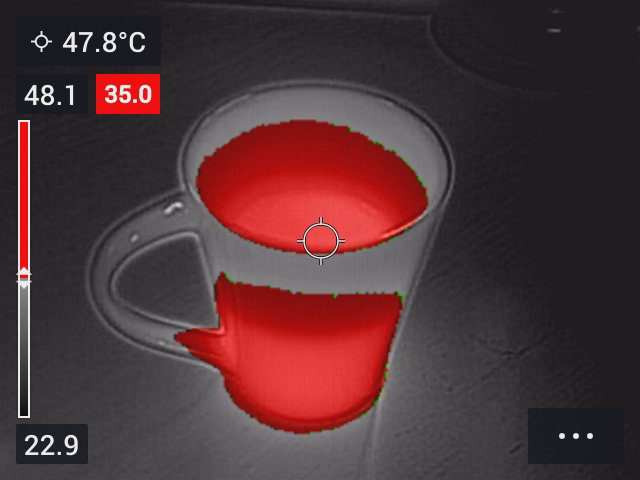

高於警報： 突顯溫度高於指定溫階的所有像素。

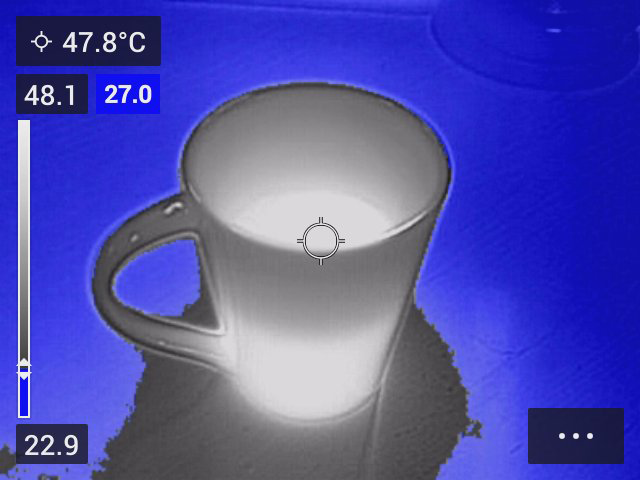

低於警報： 突顯溫度低於指定溫階的所有像素。

設定彩色警報

在主工具列上，選擇顏色。這會顯示工具列，您可以在此選擇高於警報或低於警報。

閾值溫度會顯示在即時影像的右上角。

要更改閾值溫度，請按導覽台的上下鍵。若要鎖定/解除鎖定設定，請輕觸閾值溫度按鈕。設定遭鎖定時，按鈕背景為黑色，解除鎖定時則為白色。
